第51回「オートハイブリッド」
梁や天井は何ツールで描くのですか？というご質問をいただくことがあります。図面と3Dパースとに利用できるオートハイブリッドを使ってみてはいかがでしょうか？
51-1. 使用例

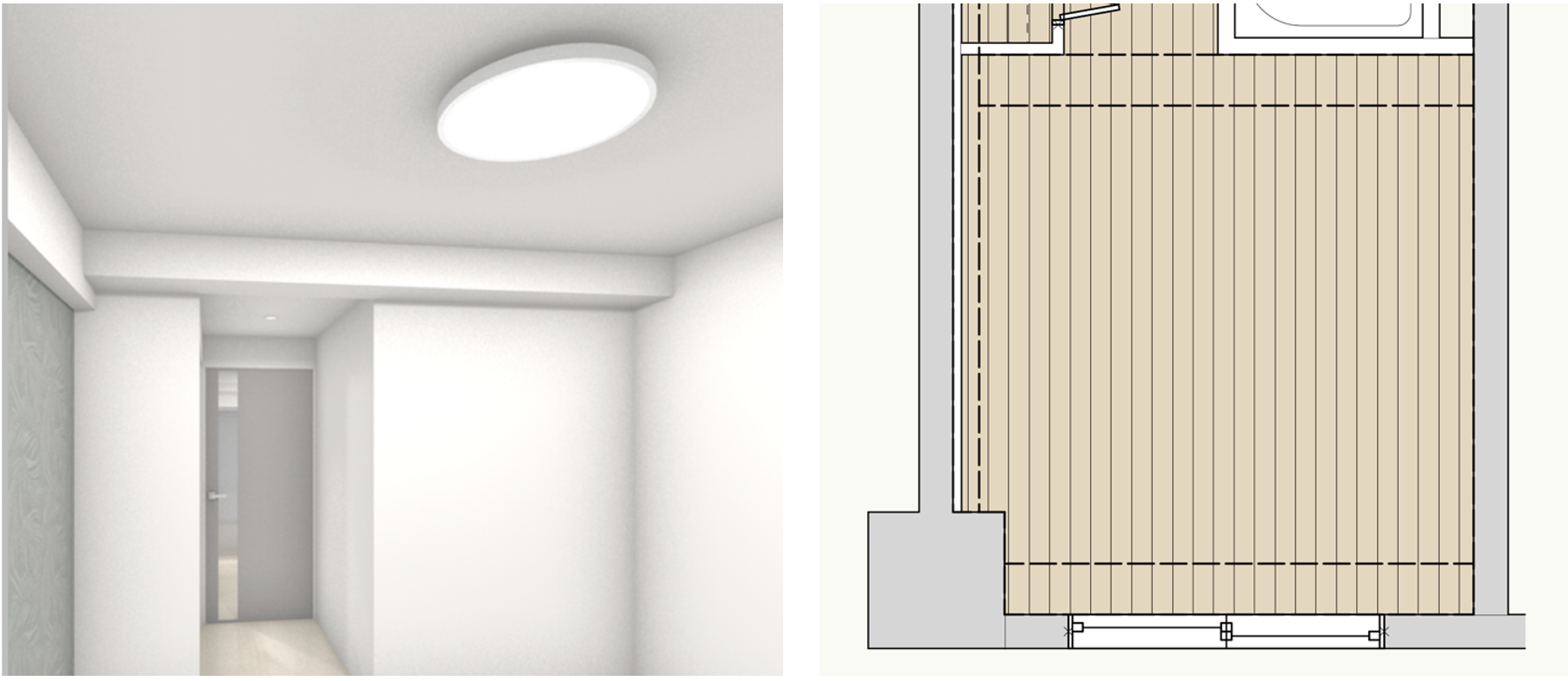

51-1-1. 梁、天井
平面図では梁は面なしで縁の線は破線で表示し、3Dビューでは色やテクスチャを割り当ててレンダリングしたい場合もオートハイブリッドで解決します。

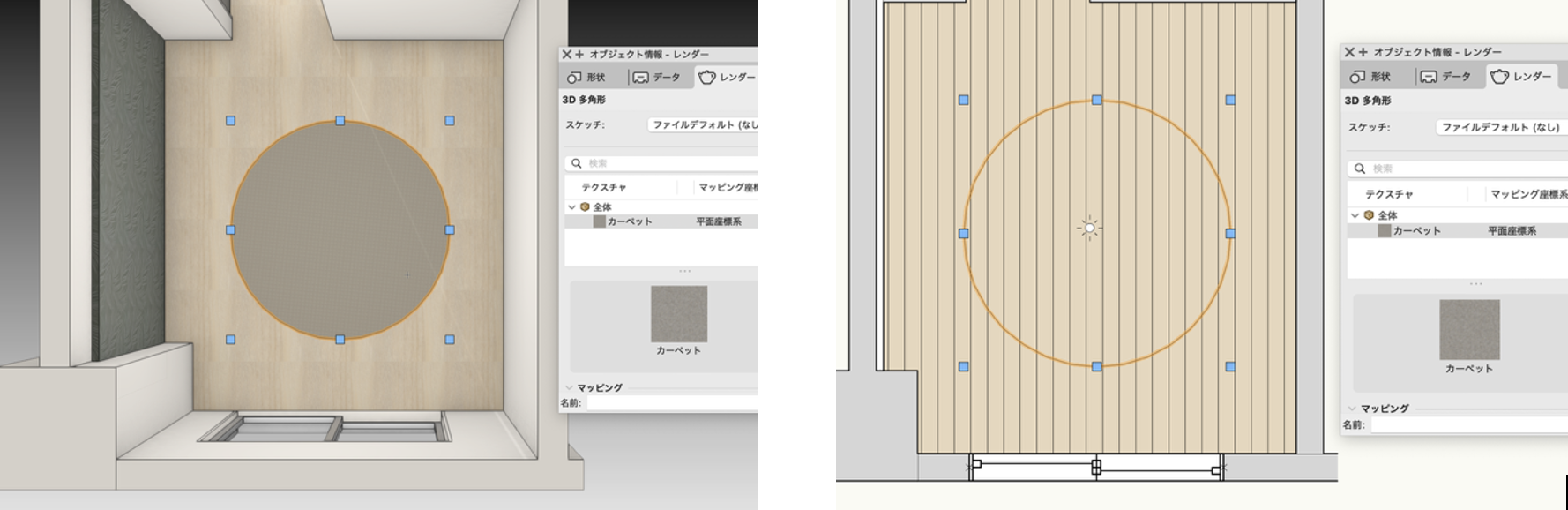

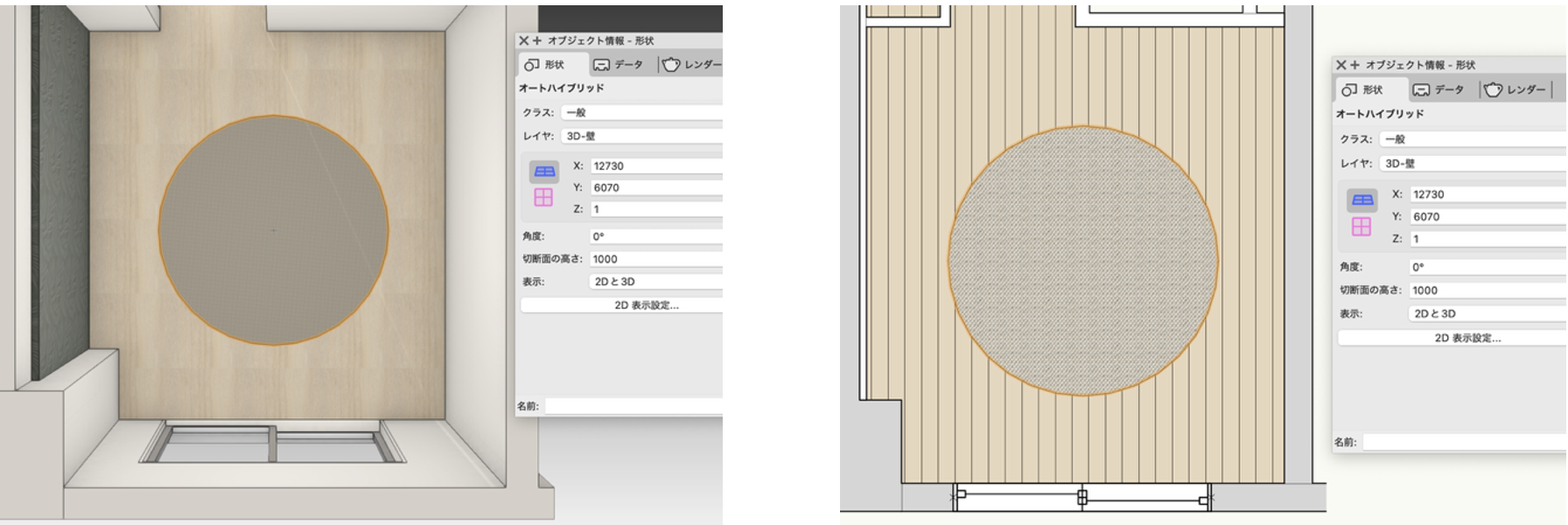

51-1-2. カーペット
2D/平面ビューでは属性パレットで指定した線や面を表示しつつ、3Dビューではテクスチャを表示できます。ハイブリッドシンボルにするほどでないカーペットなどシンプルな物は、オートハイブリッドにすることで表現できます。
3D多角形だと、テクスチャの表現はできますが、2D/平面ビューでは縁の線しか表現できません。
オートハイブリッドにすると、2Dと3Dどちらも表現できます。
51-2. 設定手順

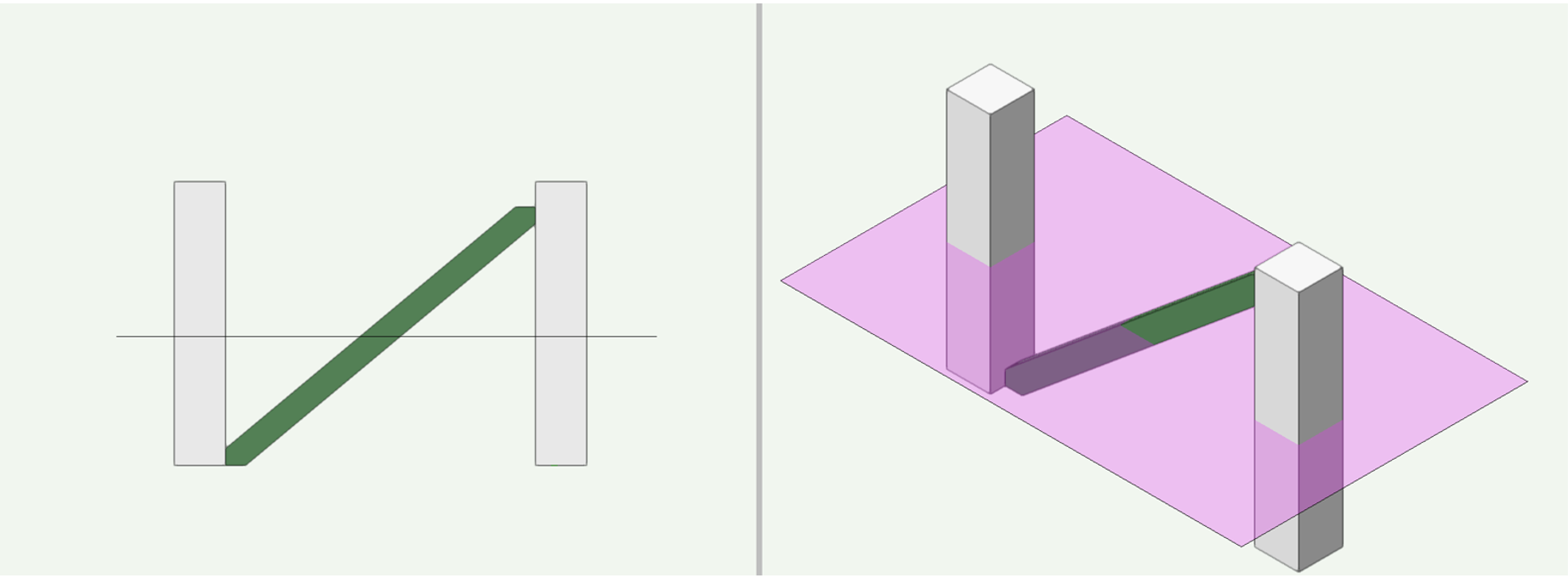

中央部を切断面が通る斜めの緑色の図形を例にご紹介します。
- オートハイブリッドで表現する図形を3Dモデルにしておきます。

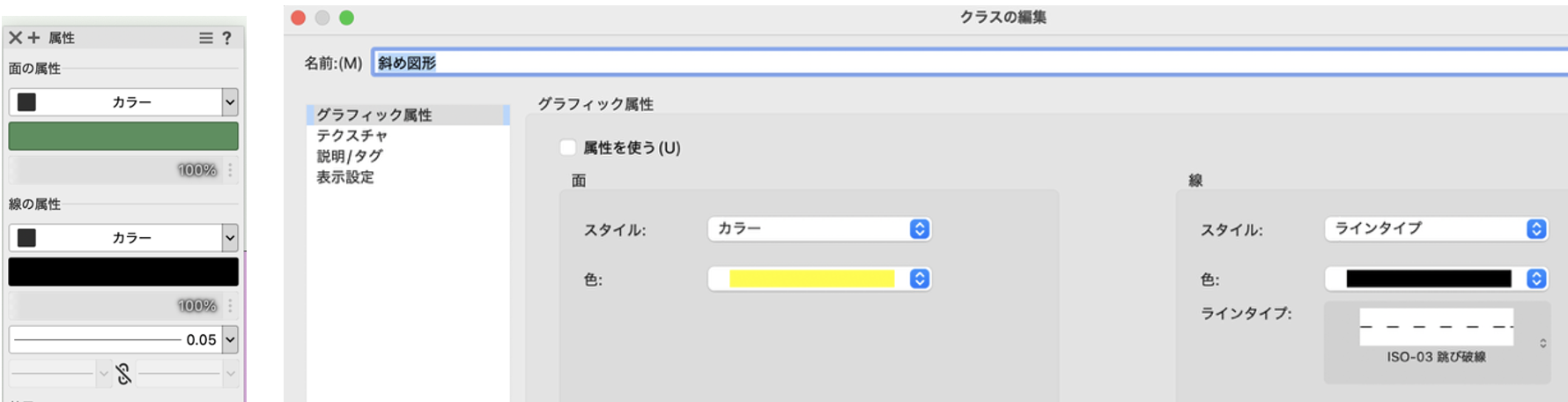

この図形は、属性パレットで面の色を緑に設定しています。図形を割り当てているクラスの属性は、面を黄色、線を破線に設定しています。
2. アクティブクラスを図形を割り当てているクラスにして、図形を選択し建築＞オートハイブリッドを作成を選択します。
Landmarkはランドスケープ＞建築＞オートハイブリッドを作成を選択
Spotlight は舞台照明＞建築＞オートハイブリッドを作成を選択

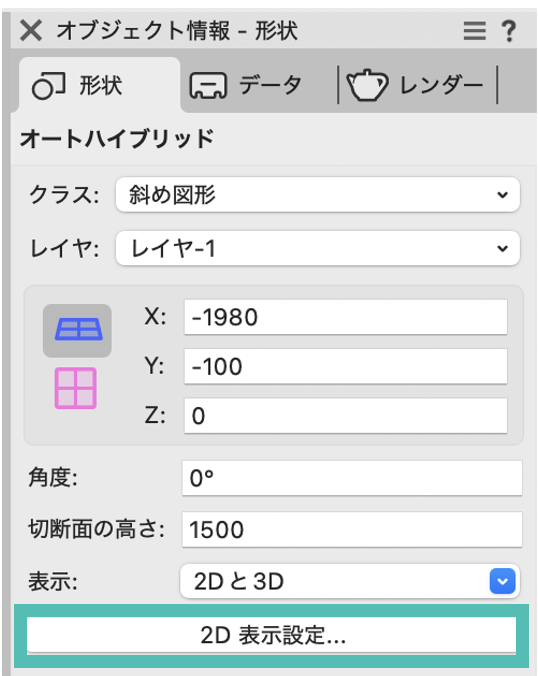

3. オブジェクト情報パレットの2D表示設定をクリックします。

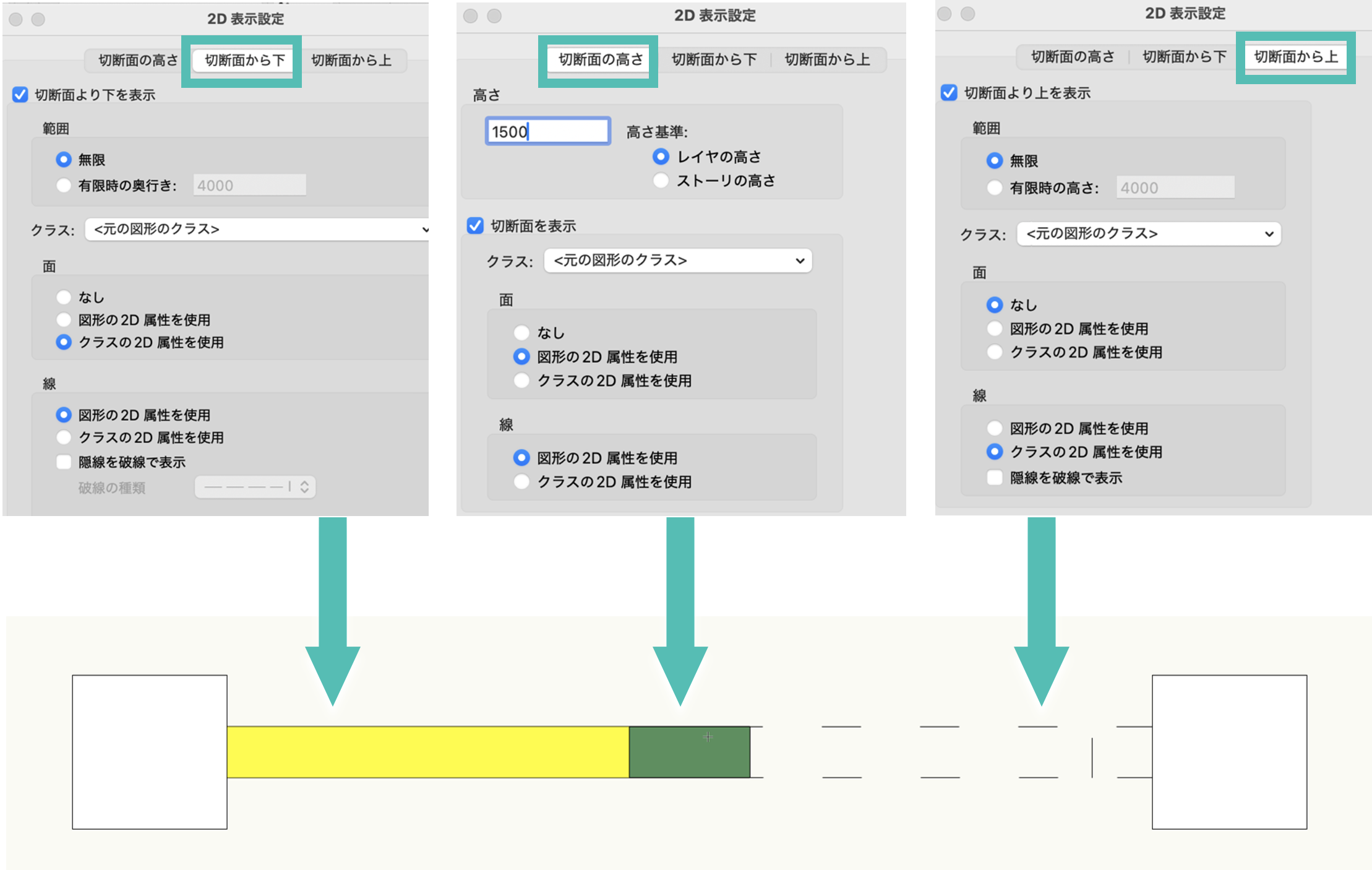

4. 2D表示設定ダイアログの各タブを図のように設定しOKをクリックします。
結果、3Dの表示はそのままで、2Dは設定された表示に変わります。
オートハイブリッドにする時の注意点

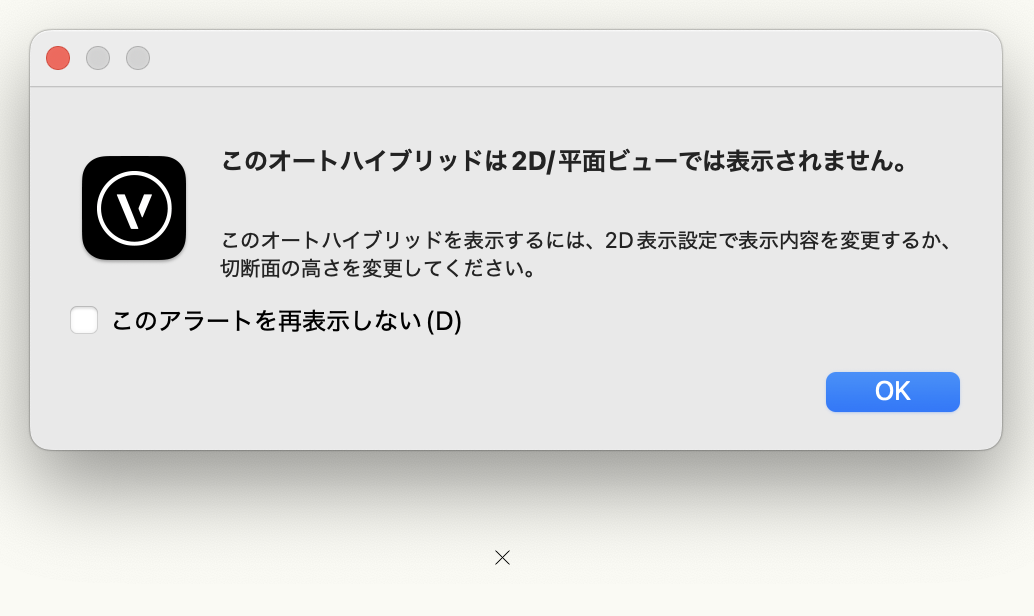

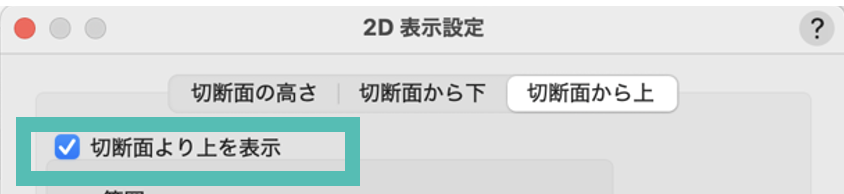

オートハイブリッドを作成コマンドで設定すると、アラートが表示され基準点に表示が切り替わる時があります。その場合は、そのままオブジェクト情報パレットの2D表示設定をクリックして、切断面より上を表示にチェックを入れてください。
梁や天井伏図を作成する場合

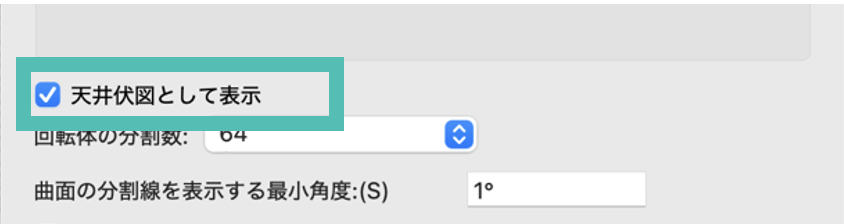

2D表示設定ダイアログの切断面から上タブの天井伏図として表示にチェックを入れると、すべてのオートハイブリッド形状を見下ろすのではなく見上げる形で表示できます。
