第37回 Spotlight解説講座では、Vectorworks 2025で搭載されたShowcaseのレンダリング設定や光の表現についてご紹介しました。
今回は、実際にコンソールと接続をするためのShowcaseとコンソールの設定方法をご紹介します。

39-1. Showcaseと前準備

Vectorworks Spotlight 2025の新機能として搭載されたShowcaseは、照明デザインをリアルタイムでシミュレーションすることができるビジュアライザーの機能を有しています。

Showcaseのプリビジュアライゼーションの機能や設定については、こちらをご覧ください。

Showcaseと各種コンソールをネットワーク通信で接続することで、コンソールで行った操作を直接Vectorworksの画面上に表現することができます。
そのためには、まずVectorworks上で準備が必要です。
今回は、代表的なソフトウェアコンソールの1つとしてgrandMA3 onPCを使用した方法でご紹介していきます。

39-1-1. パッチ作業

Showcaseとコンソールを接続するためには、UniverseやDMX Addressが各照明機材に正しく設定されている必要があります。

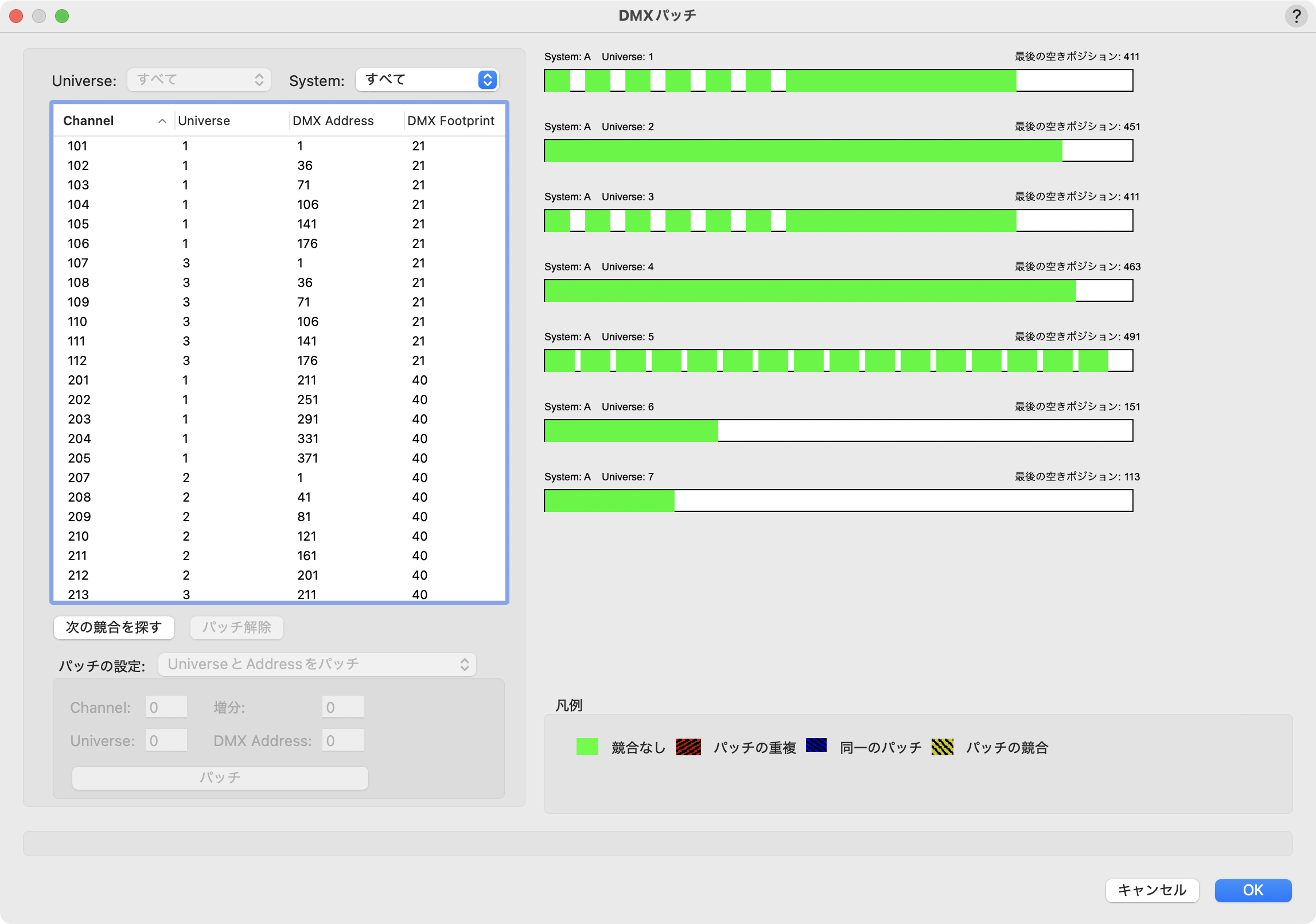

Vectorworks Spotlightには、照明用番号付けコマンドやDMXパッチコマンドといった、スムーズにパッチ作業を行うための機能を搭載しています。

Vectorworksのパッチ機能について、詳しくはこちらをご覧ください。

39-1-2. フィクスチャーの設定

照明機材をコントロールするために、それぞれの照明機材にフィクスチャーデータであるGDTFを設定します。

GDTFの設定方法について、詳しくはこちらをご覧ください。

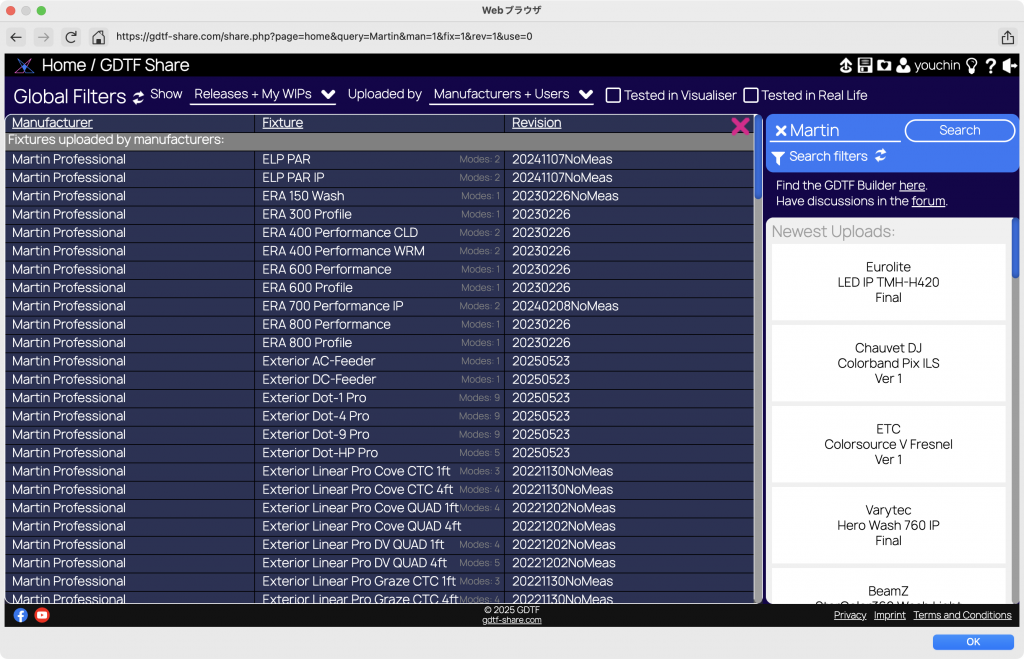

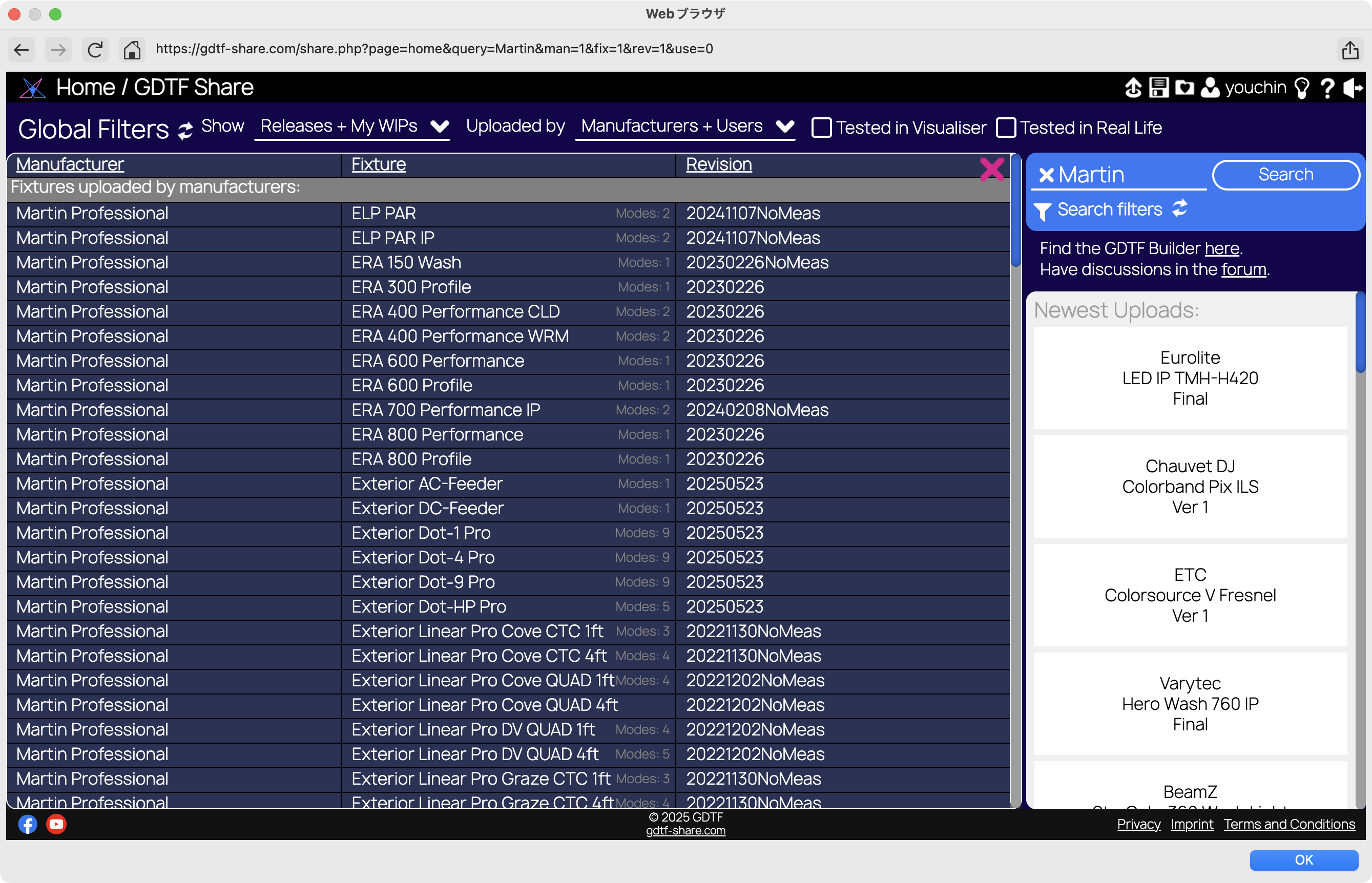

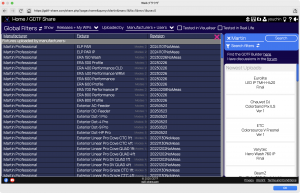

また、バージョン2025では直接GDTF Shareサイトにアクセスしたり、自動でGDTFを最新に更新するなどの新機能が搭載されました。
詳しくはこちらをご覧ください。

39-1-3. MVR取り出し

MVR（My Virtual Rig）は、照明機材や舞台セット、位置情報、パッチ情報などをまとめて保存できる形式です。
各種コンソールに読み込ませることで、コンソール側で再度設定する手間を大幅に削減します。

1. ファイル＞取り出す＞MVR取り出しを選択します。

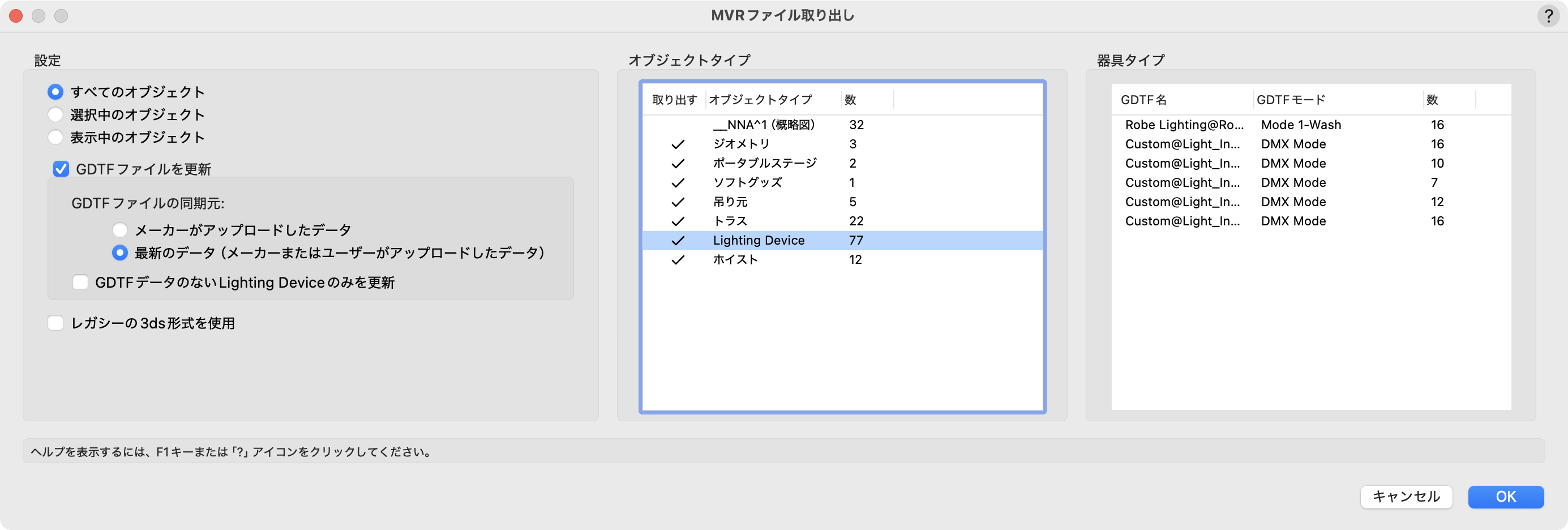

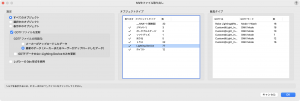

2. MVRファイル取り出しダイアログでは、取り出すオブジェクトタイプを選択し、必要なものだけ取り出すことも可能です。
例：Lighting Device（照明機材）、ポータブルステージ（舞台セット）、トラスなど

また、バージョン2025では取り出し時にGDTFファイルを更新を有効にして、GDTFファイルを最新のデータに更新することができるようになりました。

3. 出力したMVRファイルをコンソールに読み込み、照明機材の位置やパッチ情報を確認します。
※一部コンソールはMVRに未対応の場合があります。

準備が完了したら、コンソールとの接続準備を始めましょう！

39-2. ネットワーク設定

Showcaseとコンソールが相互に通信するために重要な点は、同じネットワーク（IPアドレスやサブネットマスク）の範囲内になければならないということです。
ここでは、ネットワーク設定についてご紹介します。

39-2-1.ネットワーク情報の確認

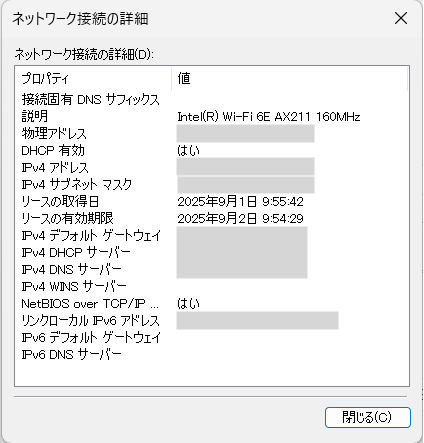

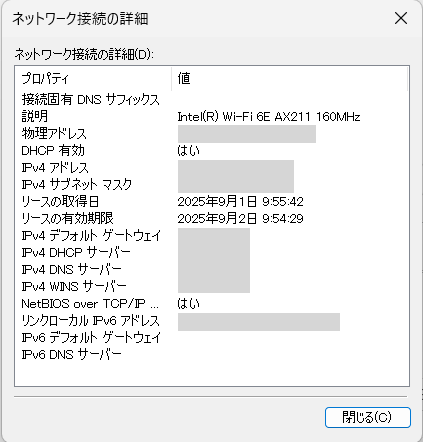

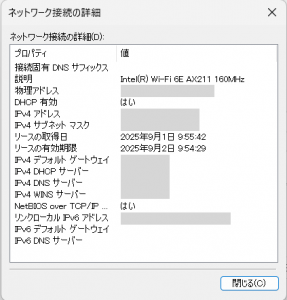

まずは、使用するPCに割り当てられたネットワークの接続情報を確認します。

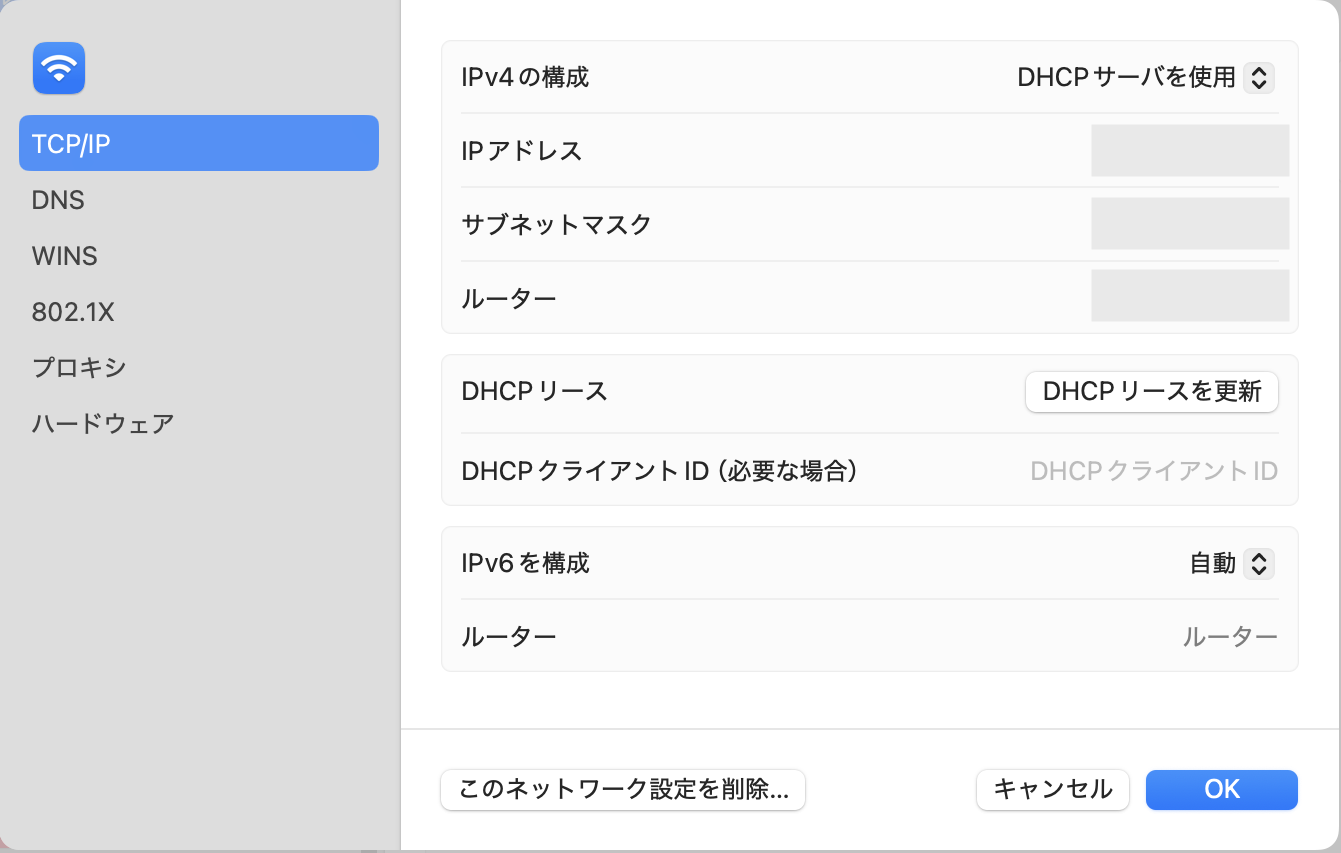

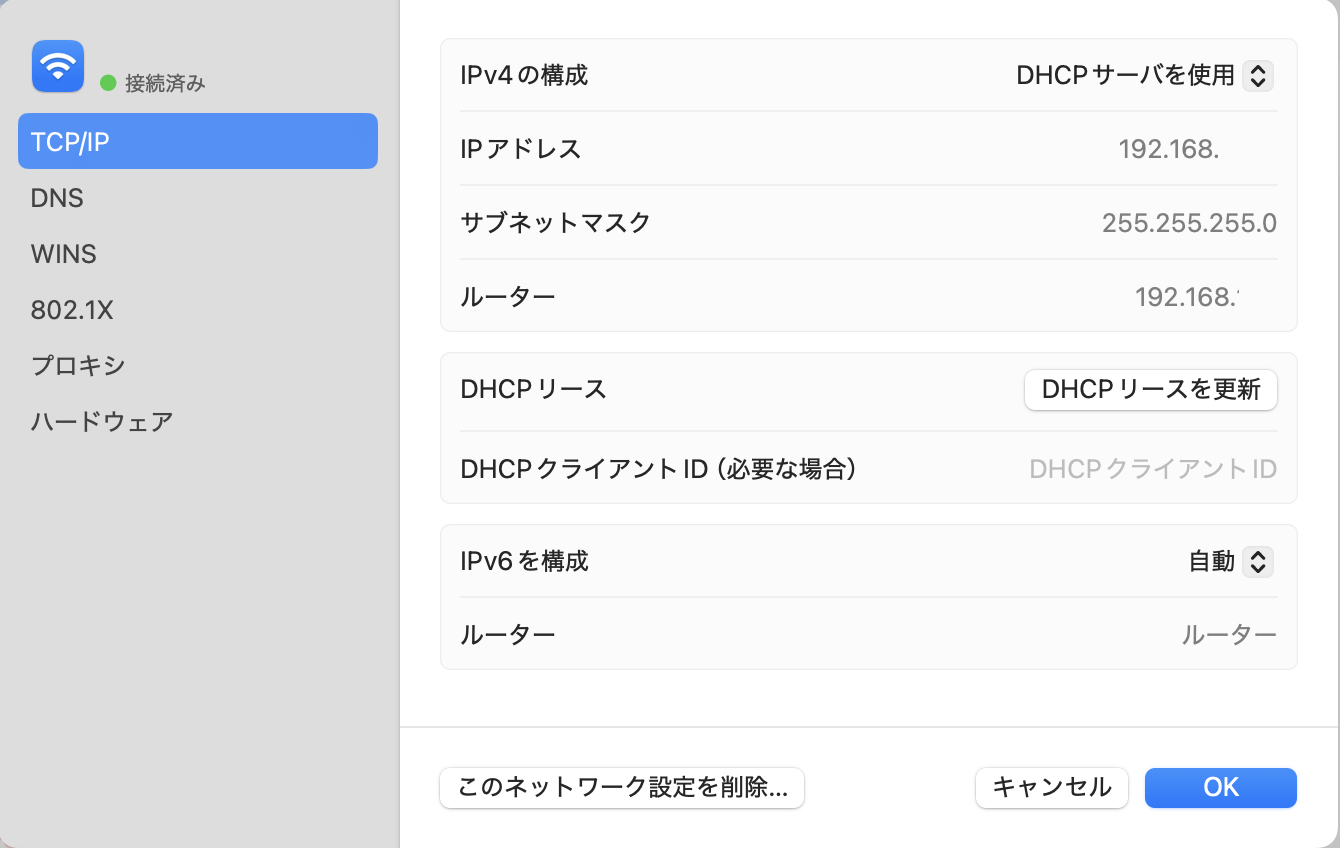

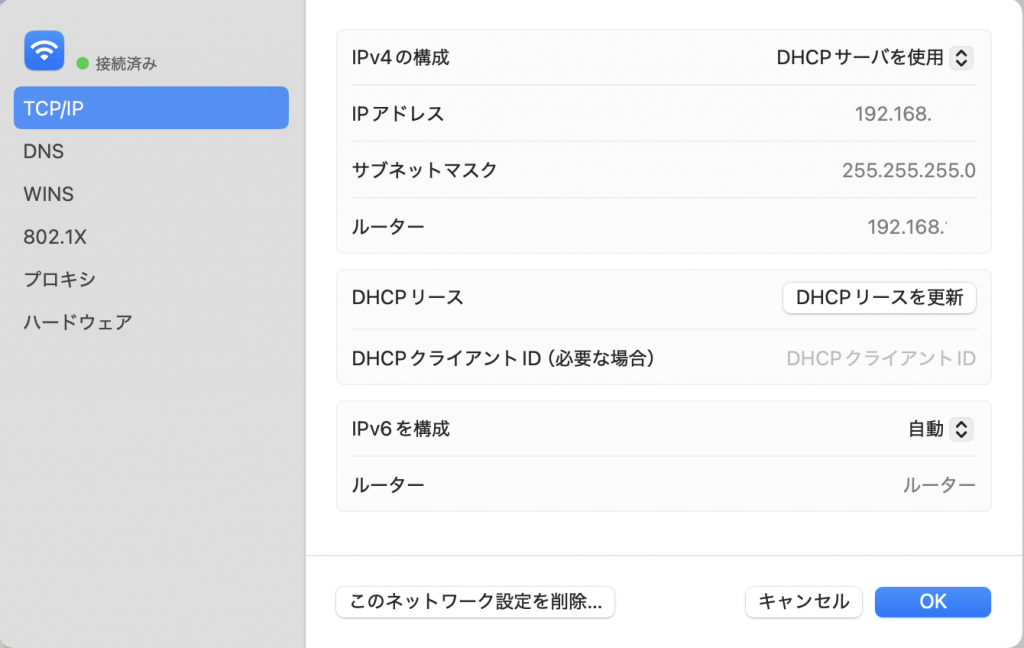

Macの場合：システム設定＞ネットワーク＞接続しているネットワークを選択＞詳細ボタン

39-2-2. IPアドレスについて

Showcaseとコンソールの接続方式（ネットワークプロトコル）で何を使用するかで、IPアドレスやサブネットマスクの設定が変わります。
IPアドレスは、一般的にクラスA、クラスB、クラスCの3種類に分類されます。

クラスA

IPアドレスが 10.0.0.1 のように構成されます。
0.0.1がホスト部となるため、大規模なネットワークに対応し、多くのデバイスに割り当てることができます。

クラスB

IPアドレスが 172.16.0.1 のように構成されます。
中規模なネットワークに対応しています。照明ではあまり使われないクラスです。

クラスC

IPアドレスが 192.168.0.1 のように構成されます。
小規模なネットワークに適したクラスで、プライベートIPアドレスとして広く使用されています。

また、特別なIPアドレスとして以下のものがあります。

ループバックアドレス

IPアドレスが127.0.0.1 で構成されます。
自分自身を指すIPアドレスで、同一PC上でShowcaseとコンソールを接続する場合に使用します。

39-2-3. ネットワークプロトコルについて

ネットワークプロトコルとは、コンピュータなどの機器同士で相互に通信するための共通ルールです。
Showcaseには、Artnet、MA-Net3、sACNの3種類のネットワークプロトコルから選択できます。（設定する場所は後述します）

Artnet

Artnetは、従来DMXケーブルで通信していた照明制御信号を、イーサネットネットワーク上で伝送するためのプロトコルです。
これにより、LANケーブルを使用して照明機器を制御できるようになります。
一般的によく使われているプロトコルで、ブロードキャストまたはユニキャストを使います。

Artnetは、主にクラスAのIPアドレスに対応しています。
厳密には192.168.x.xのIPアドレスも使用できますが、デフォルトでクラスAに対応しているため、10.x.x.x（または2.x.x.x）のIPアドレスを使用することを推奨します。
また、サブネットマスクは 255.0.0.0 を使用します。

MA-Net3

MA Lighting社の照明コンソール「grandMA3」で使用されるネットワークプロトコルの一種です。
grandMA3で制御した照明データを、ビジュアライザー上でリアルタイムにシミュレーションすることができます。

MA-Net3は、クラスCのIPアドレスに対応しています。
192.168.x.xのIPアドレスを使用します。
また、サブネットマスクは 255.255.255.0 を使用します。

sACN

sACN（Streaming Architecture for Control Networks）とは、DMXデータをIPネットワーク経由で伝送するための高性能なプロトコルです。ANSI E1.31で標準化されています。
sACNはマルチキャストを使用し必要なデバイスにのみデータを送信するため、ネットワーク負荷が軽減され、大規模な照明システムに適しています。

39-3. Showcase設定

Showcase側で接続設定を行います。

1. 舞台照明＞Spotlight各種設定＞Showcase設定を選択します。

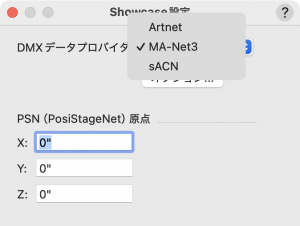

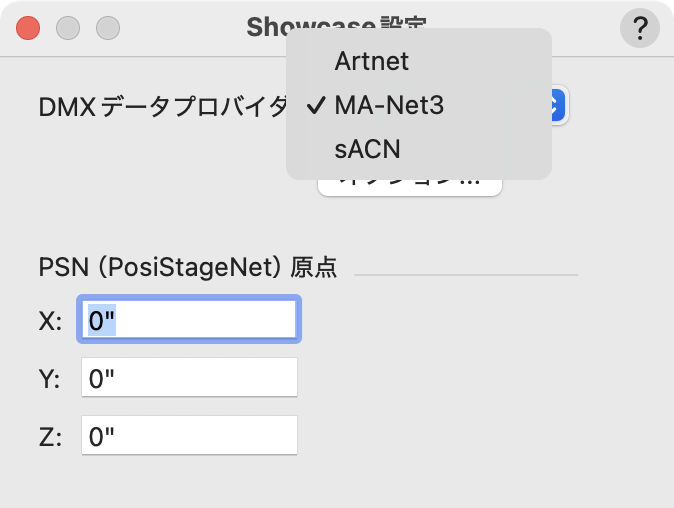

2. Showcase設定ダイアログのDMXデータプロバイダから適切な接続方式を選択します。

DMXデータプロバイダ
Artnet、MA-Net3、sACNの3種類からネットワークプロトコルを選択します。

今回は使用するソフトウェアコンソールがgrandMA3 onPCのため、ここではMA-Net3を選択します。

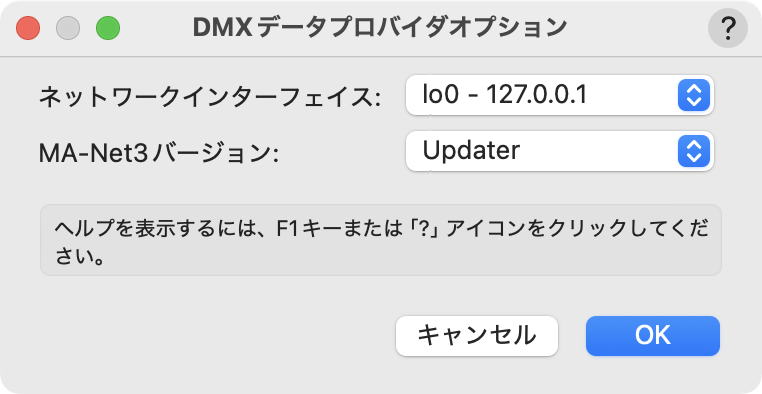

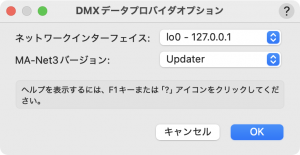

3. DMXデータプロバイダでMA-Net3を選択した場合、続けてオプションボタンから接続設定を行います。

ネットワークインターフェイス
コンソールとの接続に使用するネットワーク（IPアドレス）を指定します。

MA-Net3バージョン
接続するMA-Net3のバージョンを選択します。
PC内に複数のバージョン情報が存在している場合、プルダウンから選択できます。
Updaterを選択することで、最新バージョンのダウンロードを自動で行います。

4. ネットワークの設定が完了したらOKで閉じます。

39-4. コンソール側の設定（grandMA onPCの場合）

コンソール側でもShowcaseと接続するための設定を行います。

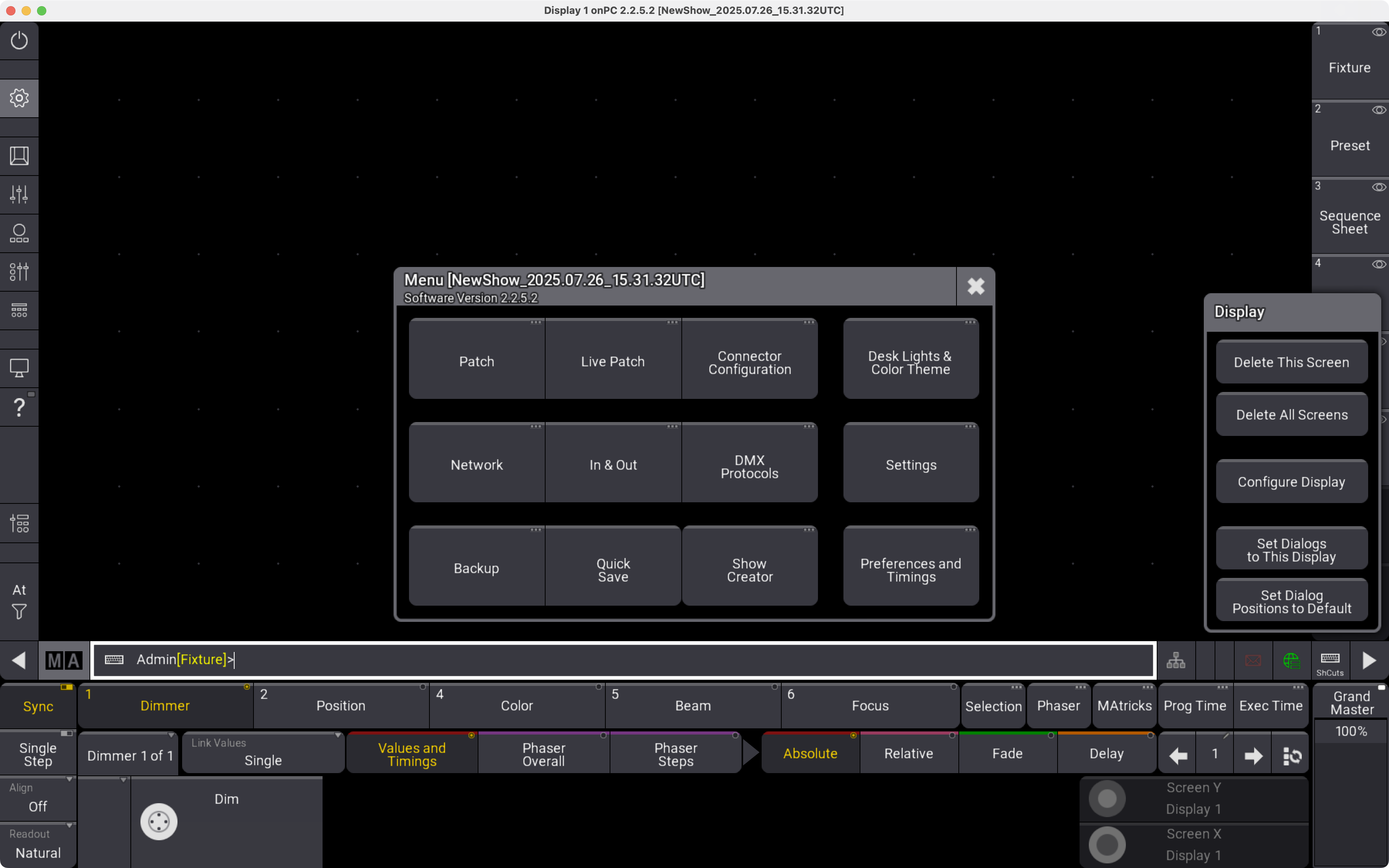

1. メニュー（歯車ボタン）をクリックし、Networkを選択します。

2. grandMA3 onPCで接続設定を行います。

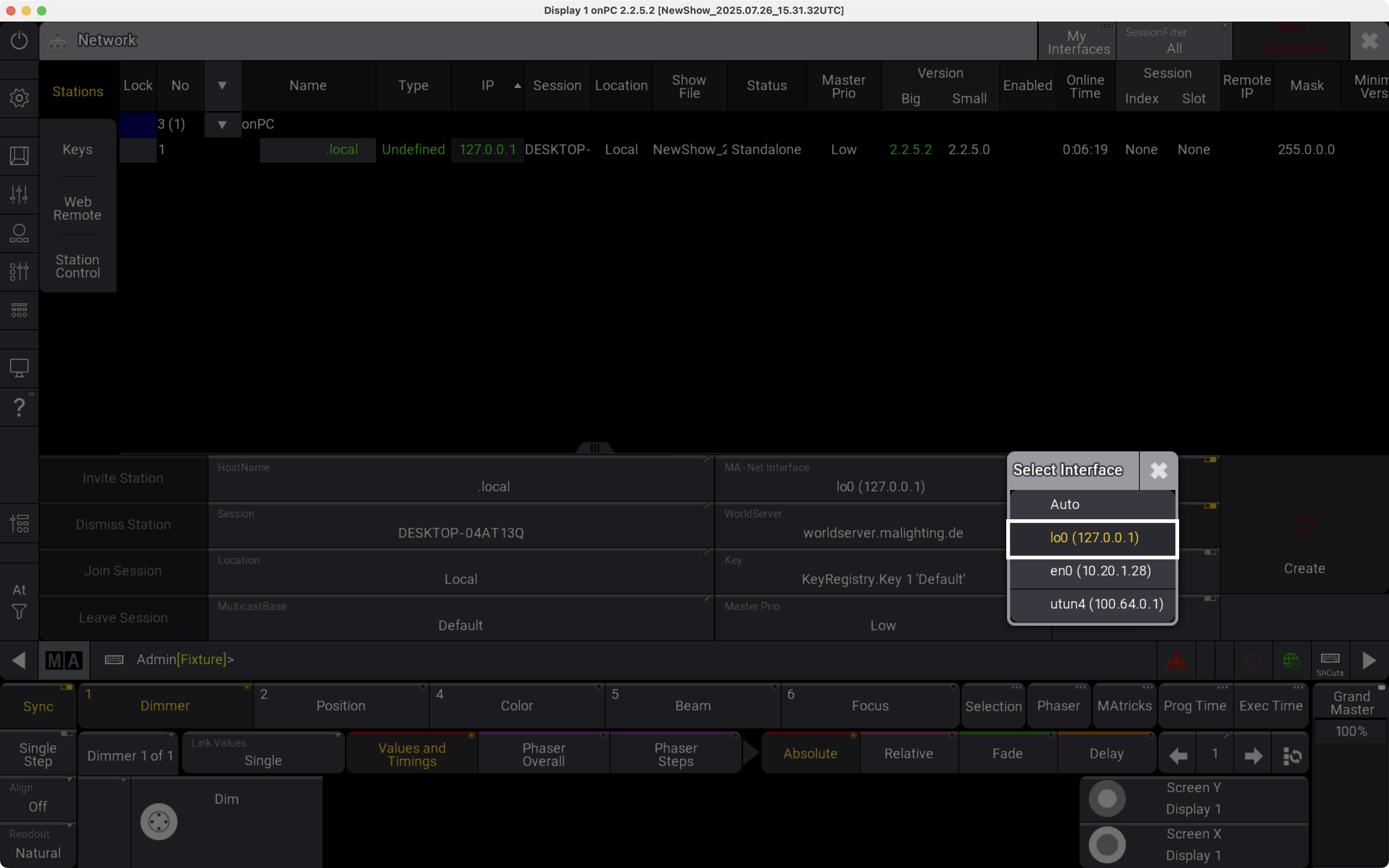

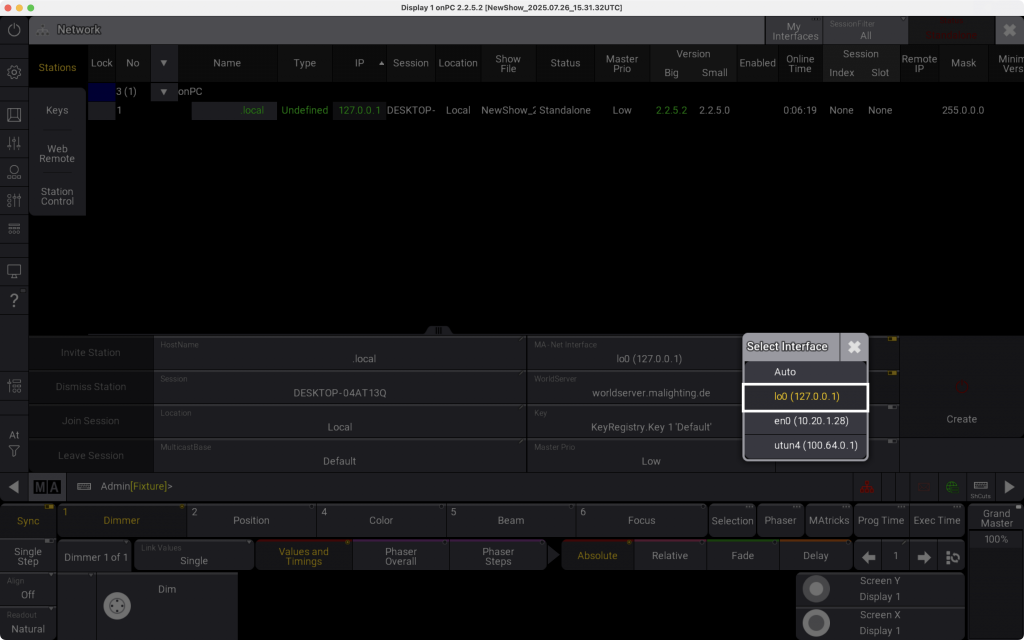

Select Interfaceで、Showcase側と同じネットワークを指定します。

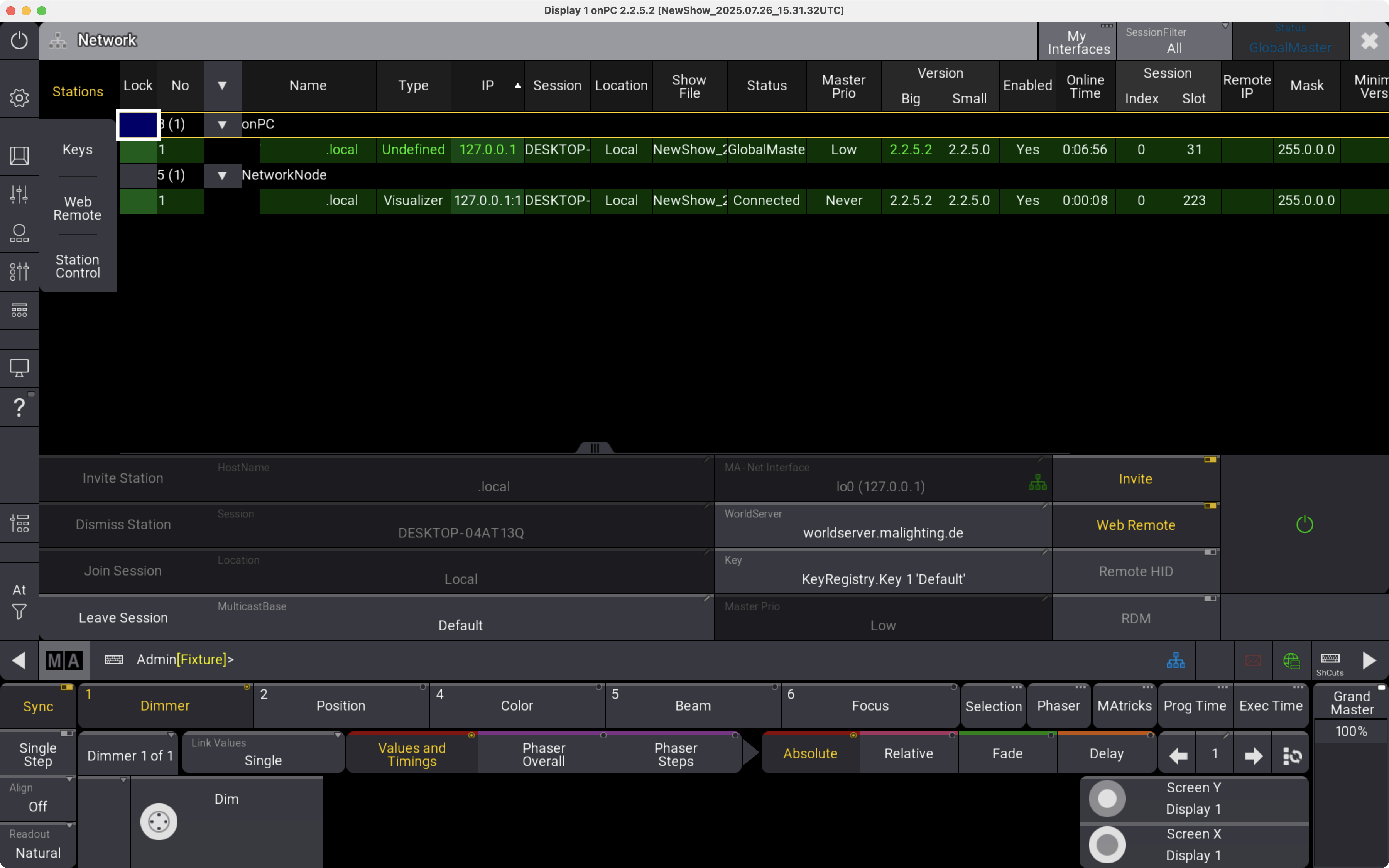

3. 正常に接続されると、Network Nodeが追加表示されます。

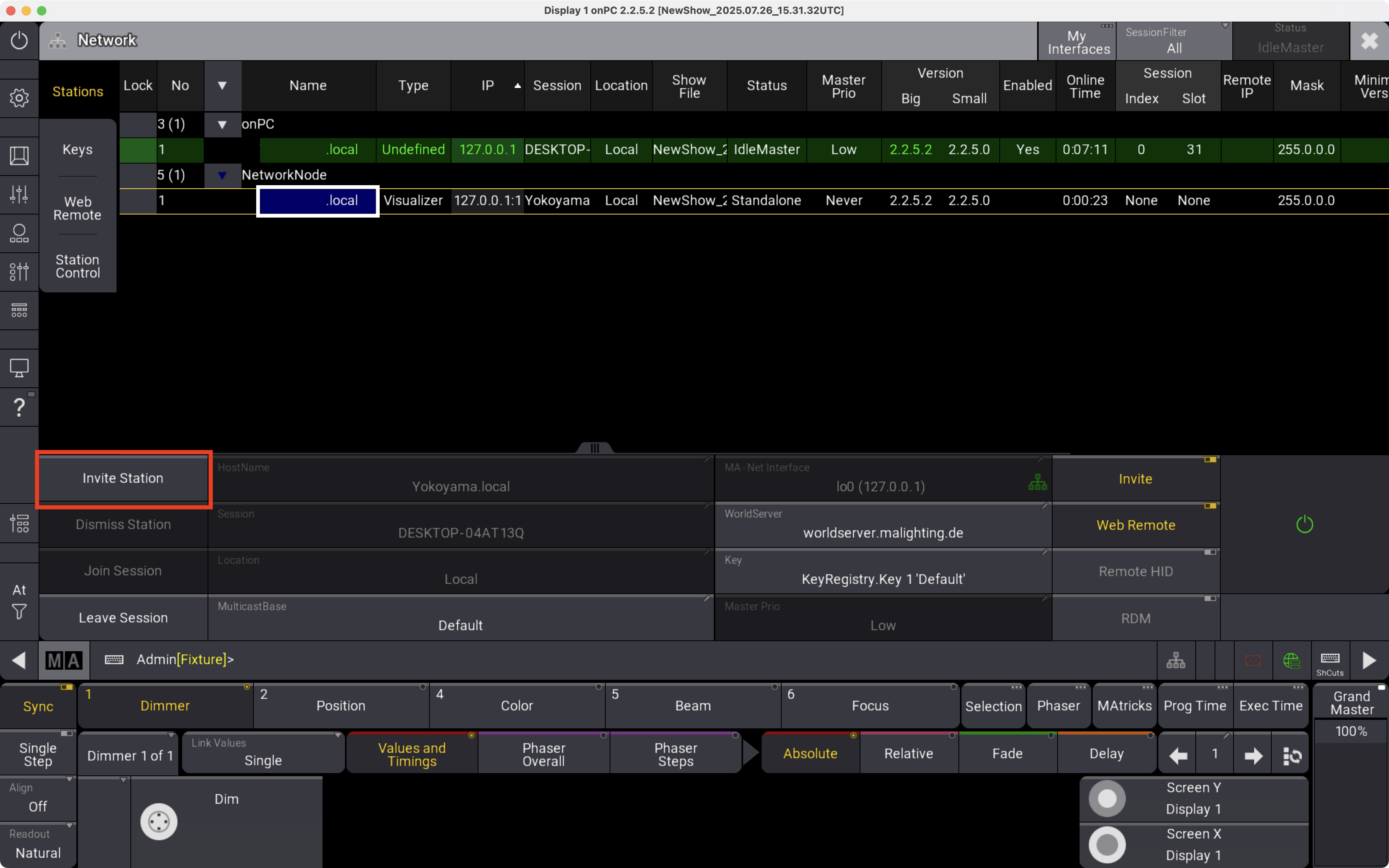

  項目が追加されても背景が緑でない場合は、Invite Stationをクリックします。接続要求が再送信され、緑に変われば成功です。

4. Showcaseや他のビジュアライザーとgrandMA3 onPCを接続するには、Viz-key（ドングル）が必要です。
接続されていれば「Type」の欄がViz+Dongleと表示されます。
※未所持の場合はMA Lighting代理店より購入可能です。



以上で接続設定は完了です。
舞台照明＞Showcase＞Showcaseを開始を実行し、コンソール側で照明機材を操作してみましょう。

これでVectorworks Showcaseを使⽤したプリビジュアライゼーションを開始できます。ぜひご活用ください！
