今回はプログレスバーを表示するスクリプトAPIの使い方を解説します。

プログレスダイアログは、処理の進行状況をユーザーに知らせるためのインタフェースです。

Vectorworksはスクリプトでプログラムを実行している間は操作ができなくなります。例えば大量の図形のパラメータを変更する場合や、複雑な計算を行う場合など処理に時間がかかるとアプリがフリーズしているとユーザーが誤解してしまうかもしれません。

プログレスダイアログを表示することで、処理が進行中であることをユーザーに知らせることができます。

VectorScript/PythonにはプログレスダイアログをコントロールするAPIが用意されています。

ProgressDlgOpen

ProgressDlgOpenDelay

ProgressDlgClose

ProgressDlgHasCancel

ProgressDlgStart

ProgressDlgYield

ProgressDlgEnd

ProgressDlgSetTopMsg

ProgressDlgSetBotMsg

ProgressDlgSetMeter

これらのAPIを使用して、プログレスダイアログのサンプルを作成していきます。

71-1. プログレスダイアログの表示

時間のかかる処理として、四角形の作成と削除を100000回繰り返すスクリプト(Python)を作成します。

for ii in range( 100000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )

まずはプログレスダイアログを表示します。ProgressDlgOpenを処理の開始前に、ProgressDlgCloseを処理の後に記述します。

vs.ProgressDlgOpen('進捗状況', False)

for ii in range( 100000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )

vs.ProgressDlgClose()

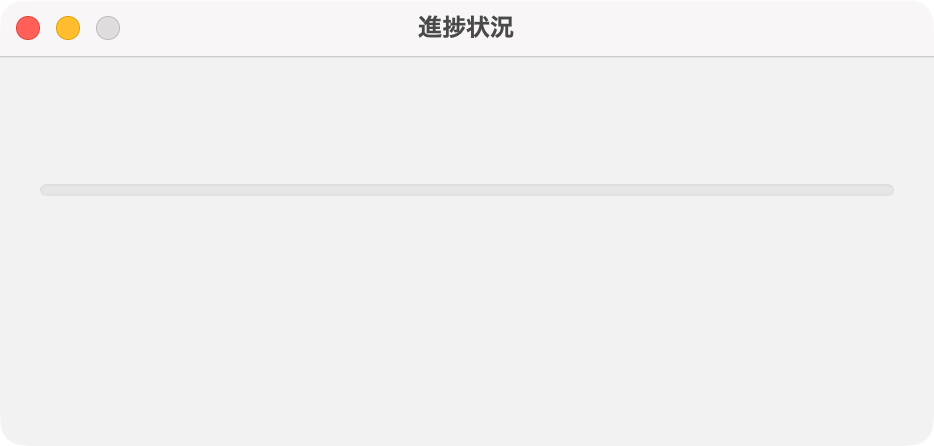

OpenとCloseだけでも処理中にプログレスダイアログを表示することができます。ただしプログレスバーは進捗しません。

ProgressDlgOpenの仲間にProgressDlgOpenDelayがあります。ダイアログを表示する機能は同じですが、遅延して表示することができます。遅延時間はミリ秒で指定します。

キャンセルボタン

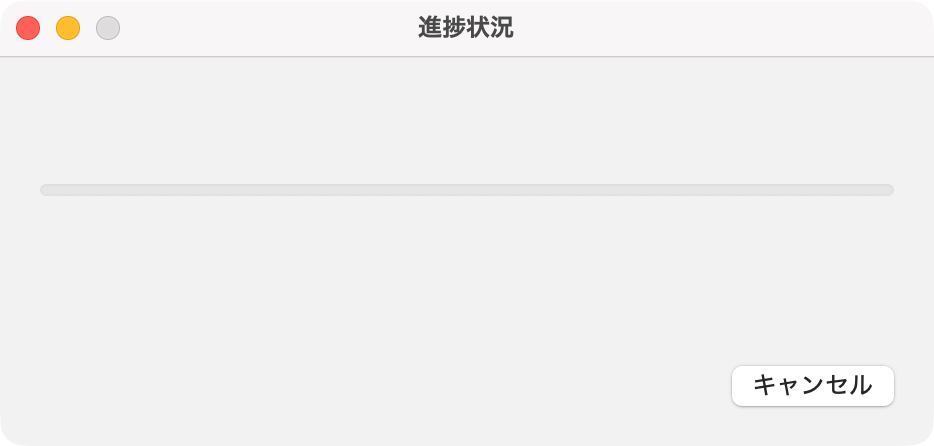

ProgressDlgOpenの第2引数はキャンセルボタンを表示するかどうかの設定です。ProgressDlgHasCancelとセットで使用します。

ProgressDlgHasCancelはキャンセルボタンが押されたかどうかをチェックすることができます。例えばキャンセルボタンで処理を中断する場合は次のように記述します。

vs.ProgressDlgOpen('進捗状況', True)

for ii in range( 100000 ):
    if vs.ProgressDlgHasCancel():
        break
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )

vs.ProgressDlgClose()

71-2. プログレスバーの進捗

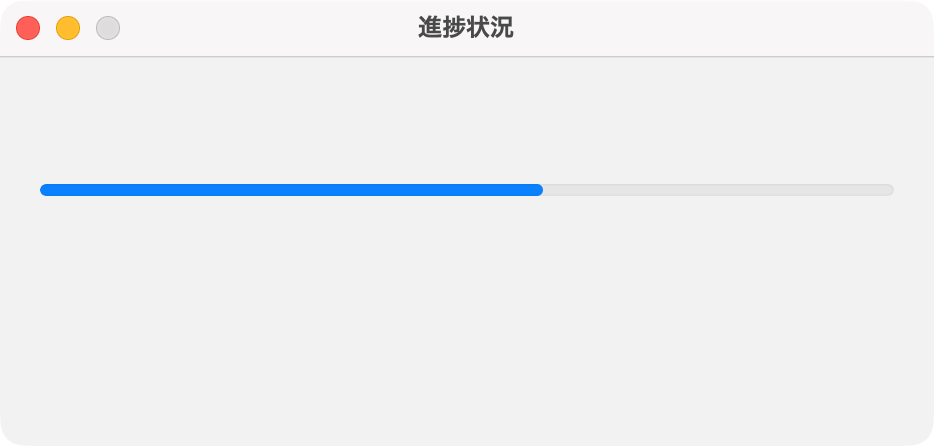

プログレスバーはProgressDlgStartとProgressDlgYieldおよびProgressDlgEndの組み合わせで進捗します。

vs.ProgressDlgOpen('進捗状況', False)

vs.ProgressDlgStart(100, 100000)
for ii in range( 100000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )
    vs.ProgressDlgYield(1)
vs.ProgressDlgEnd()

vs.ProgressDlgClose()

vs.ProgressDlgStart(Percentage, LoopCount)

第1引数のPercentageはバー全体(100パーセント)のうち、該当の処理で進捗させたい量を指定します。第2引数のLoopCountは進捗させたい量を幾つに分割して増加させるか指定します。

100パーセント進捗させるとして、LoopCountを100分割とすると1度に1%だけバーが増加します。LoopCountを100000分割とすると一度の増加は0.001%です。

実際にバーを増加させるのはProgressDlgYieldです。LoopCountの何個分を増加させるかを指定します。

複数の処理

一度のプログレスダイアログの間で処理を区切る場合はProgressDlgStartを複数記述してそれぞれパーセンテージを指定します。次の例では最初の処理で40%進捗して、次の処理で60%進捗しています。

vs.ProgressDlgOpen('進捗状況', False)

vs.ProgressDlgStart(40, 40000)
for ii in range( 40000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )
    vs.ProgressDlgYield(1)
vs.ProgressDlgEnd()

vs.ProgressDlgStart(60, 60000)
for ii in range( 60000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )
    vs.ProgressDlgYield(1)
vs.ProgressDlgEnd()

vs.ProgressDlgClose()

71-3. メッセージの表示

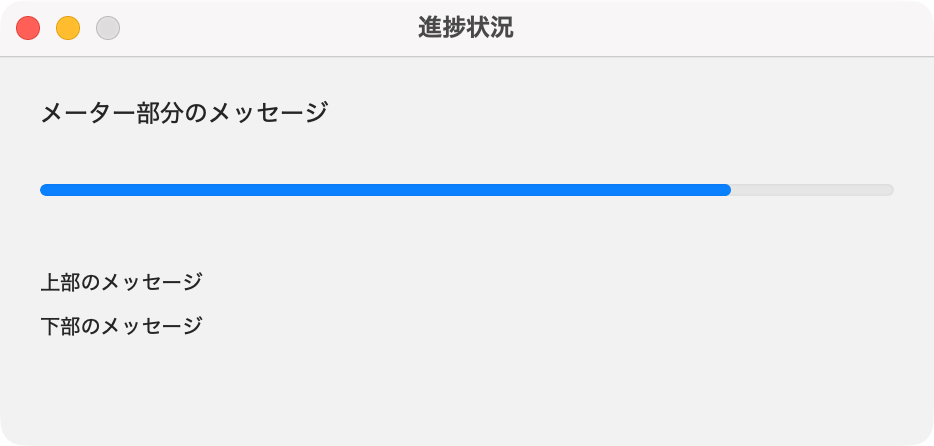

プログレスダイアログの上部、下部、メーター部分の3箇所に任意のメッセージを表示することができます。

vs.ProgressDlgOpen('進捗状況', False)

vs.ProgressDlgSetTopMsg('上部のメッセージ')
vs.ProgressDlgSetBotMsg('下部のメッセージ')

vs.ProgressDlgStart(100, 100000)
for ii in range( 100000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )
    vs.ProgressDlgYield(1)
    vs.ProgressDlgSetMeter('メーター部分のメッセージ')
vs.ProgressDlgEnd()

vs.ProgressDlgClose()

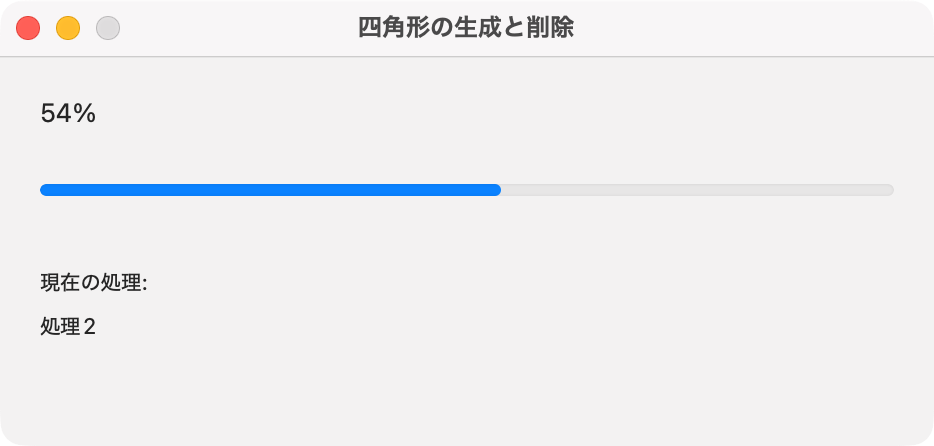

ダイアログのタイトルも含めて処理の内容や進捗具合(%)を表示すると分かりやすいですね。

vs.ProgressDlgOpen('四角形の生成と削除', False)

percentage = 0

vs.ProgressDlgSetTopMsg('現在の処理:')

vs.ProgressDlgSetBotMsg('処理1')
vs.ProgressDlgStart(40, 40000)
for ii in range( 40000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )
    vs.ProgressDlgYield(1)
    percentage += 0.001
    vs.ProgressDlgSetMeter(f'{int(percentage)}%')
vs.ProgressDlgEnd()

vs.ProgressDlgSetBotMsg('処理2')
vs.ProgressDlgStart(60, 60000)
for ii in range( 60000 ):
    vs.Rect((0,1),(1,0))
    vs.DelObject( vs.LNewObj() )
    vs.ProgressDlgYield(1)
    percentage += 0.001
    vs.ProgressDlgSetMeter(f'{int(percentage)}%')
vs.ProgressDlgEnd()

vs.ProgressDlgClose()
