今回はマリオネットを使用して3D図形を輪切りにしたコンターをパス押し出しに変換するプログラムを作成します。

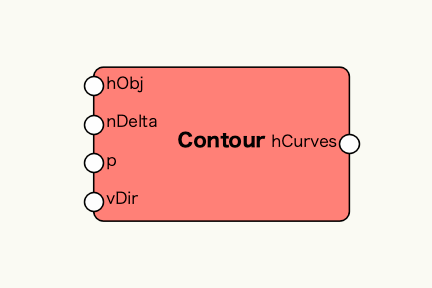

Contourノードは指定した3D図形に対して、等間隔に輪切りにしたNURBS曲線を生成します。

この曲線をパス押し出しに変換することで、元の3D図形の形状に沿った格子状の構造を作成することができます。

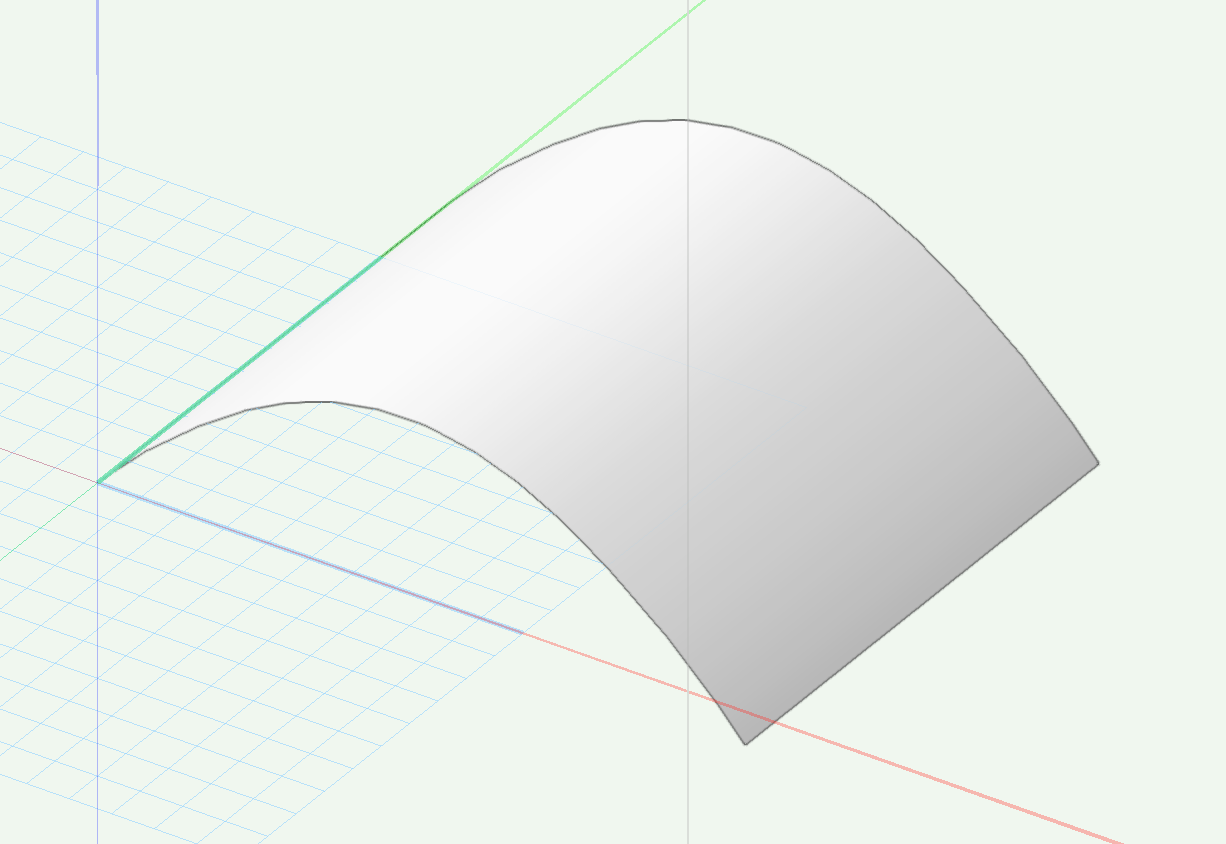

今回は次のようなNURBS曲面を対象にします。

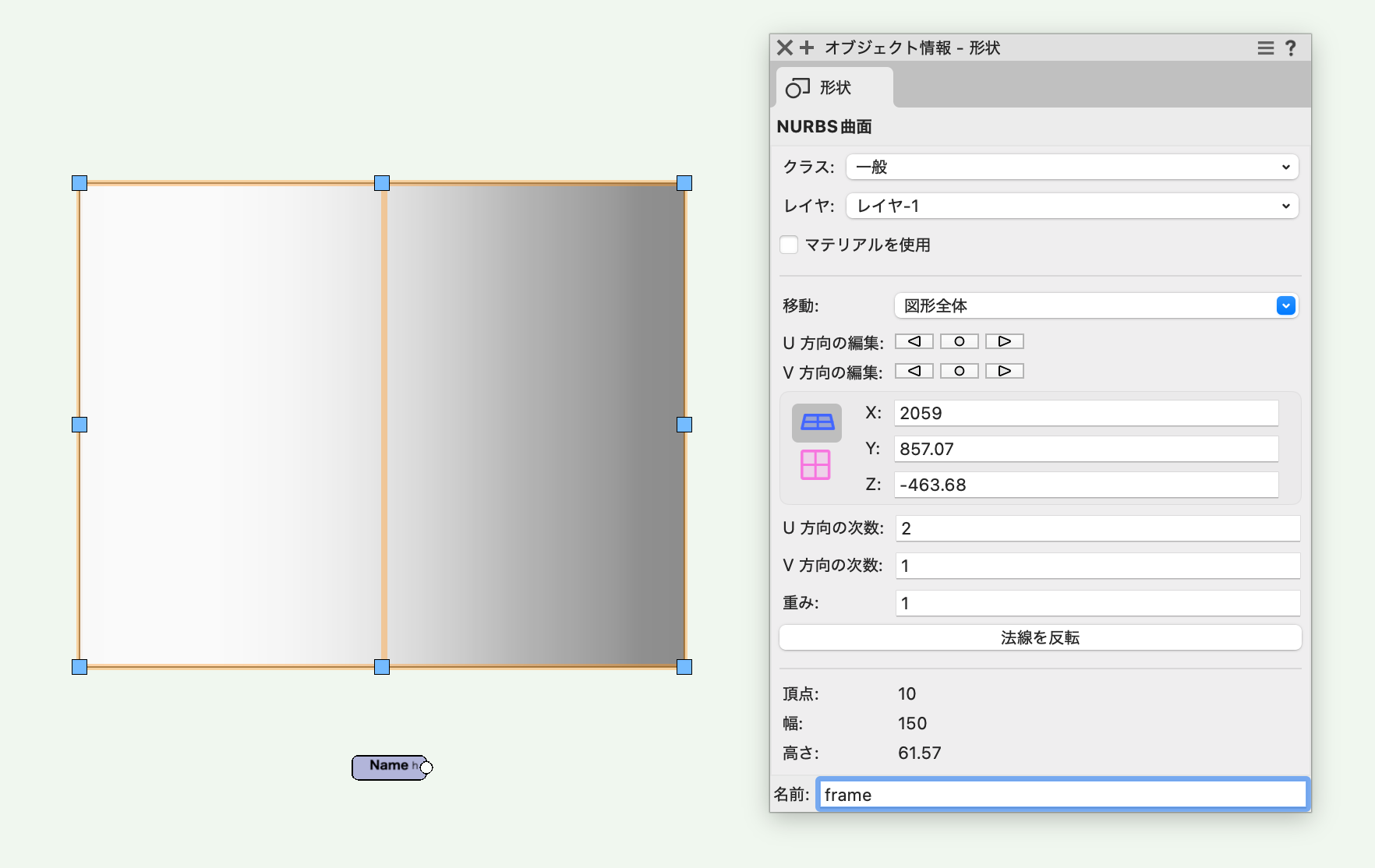

任意の名前を設定したあと、Nameノードを使用してマリオネットから図形を取得する準備します。

69-1. 輪切りの設定

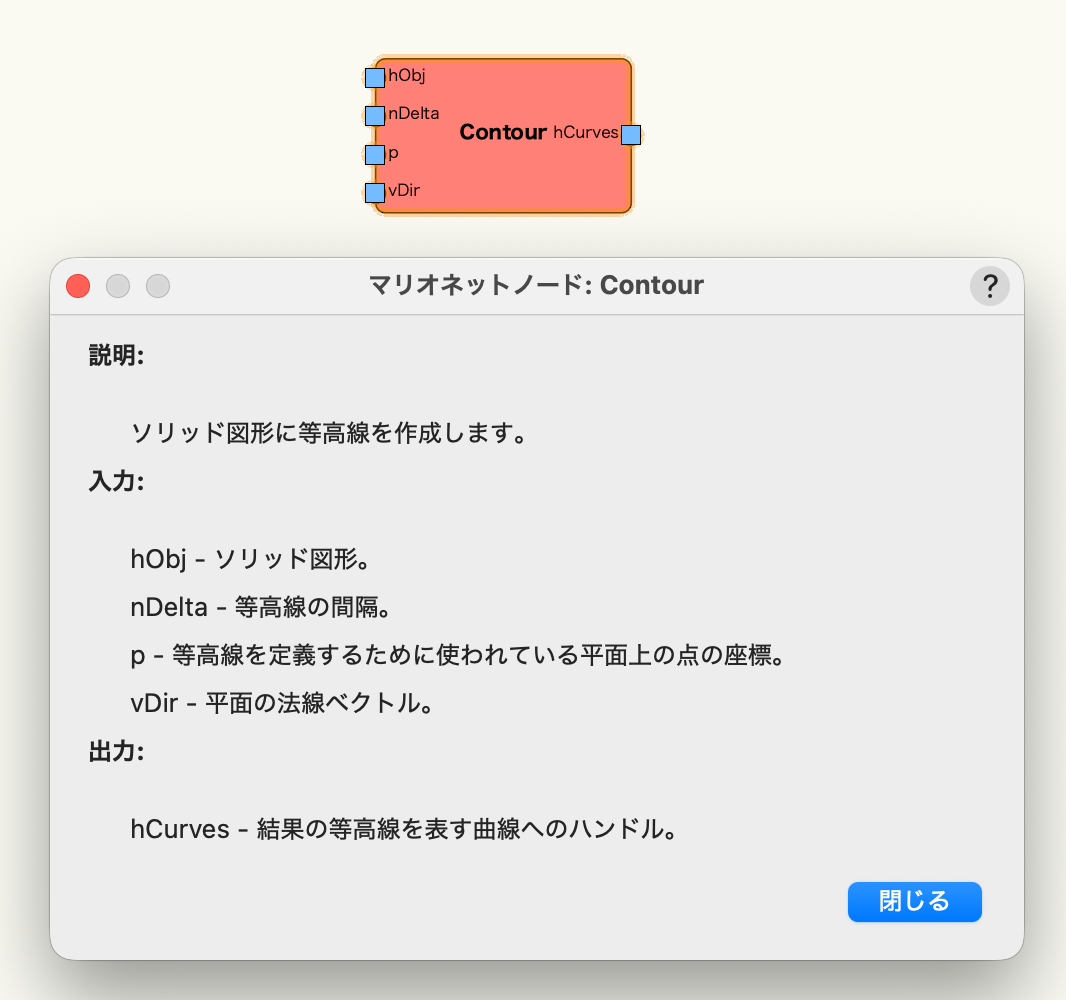

Contourノードには、輪切りの設定として「輪切りの間隔」や「開始位置」、「方向」のパラメータがあります。

• • nDelta:輪切りの間隔を設定します。寸法値(Dim)で入力します。例えば、5mmに設定すると、5mmごとに輪切りが作成されます。
  • p:開始位置の座標を設定します。3Dポイント(Point3)で入力します。例えば、(0,0,0)に設定すると、原点から輪切りが開始されます。
  • vDir:輪切りの方向を設定します。ベクトル(Vec3)で入力します。例えば、(0,0,1)に設定すると、Z軸方向に輪切りが行われます。

輪切りの方向の設定の違いを実行結果を見ながら確認します。

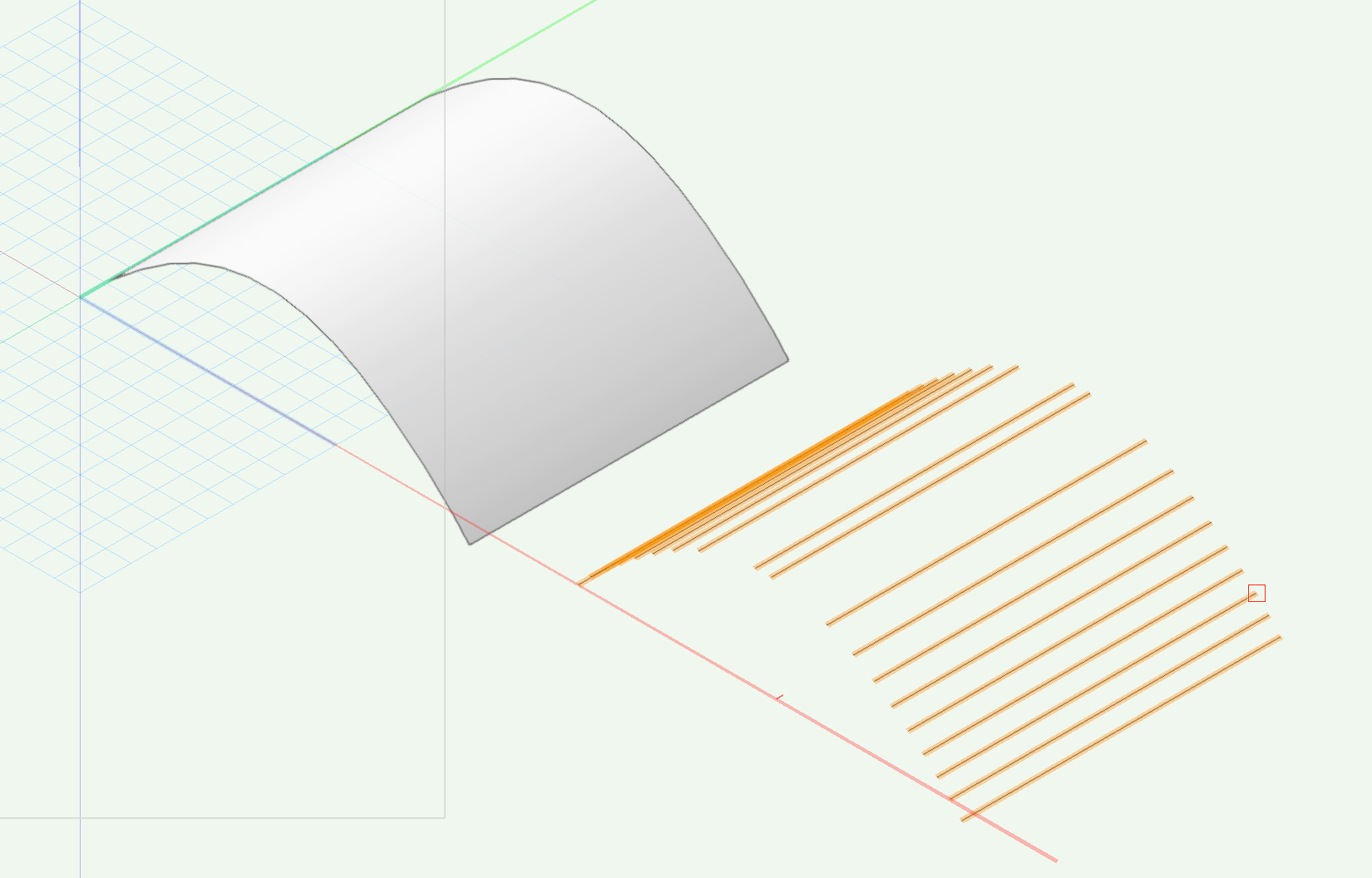

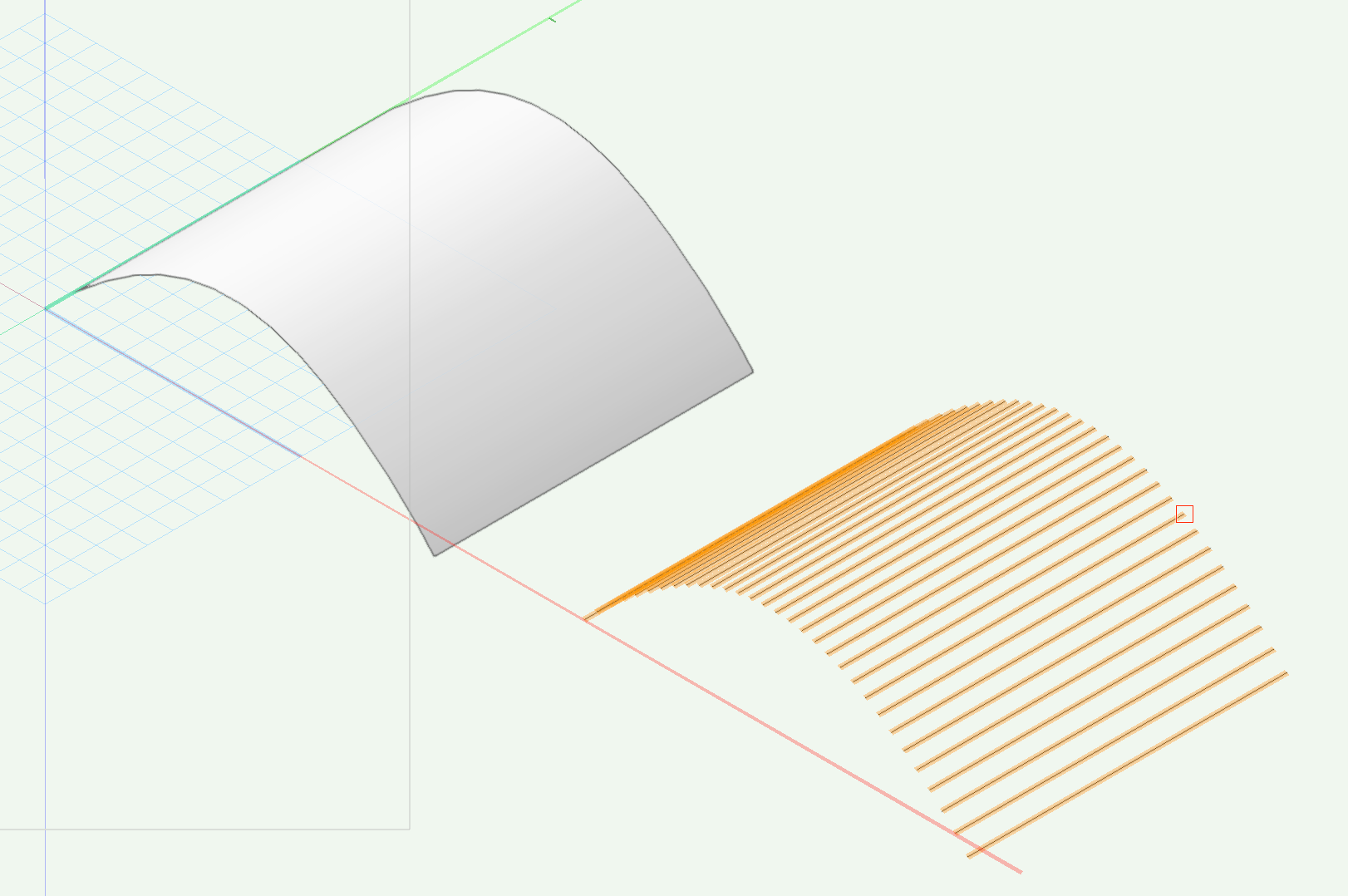

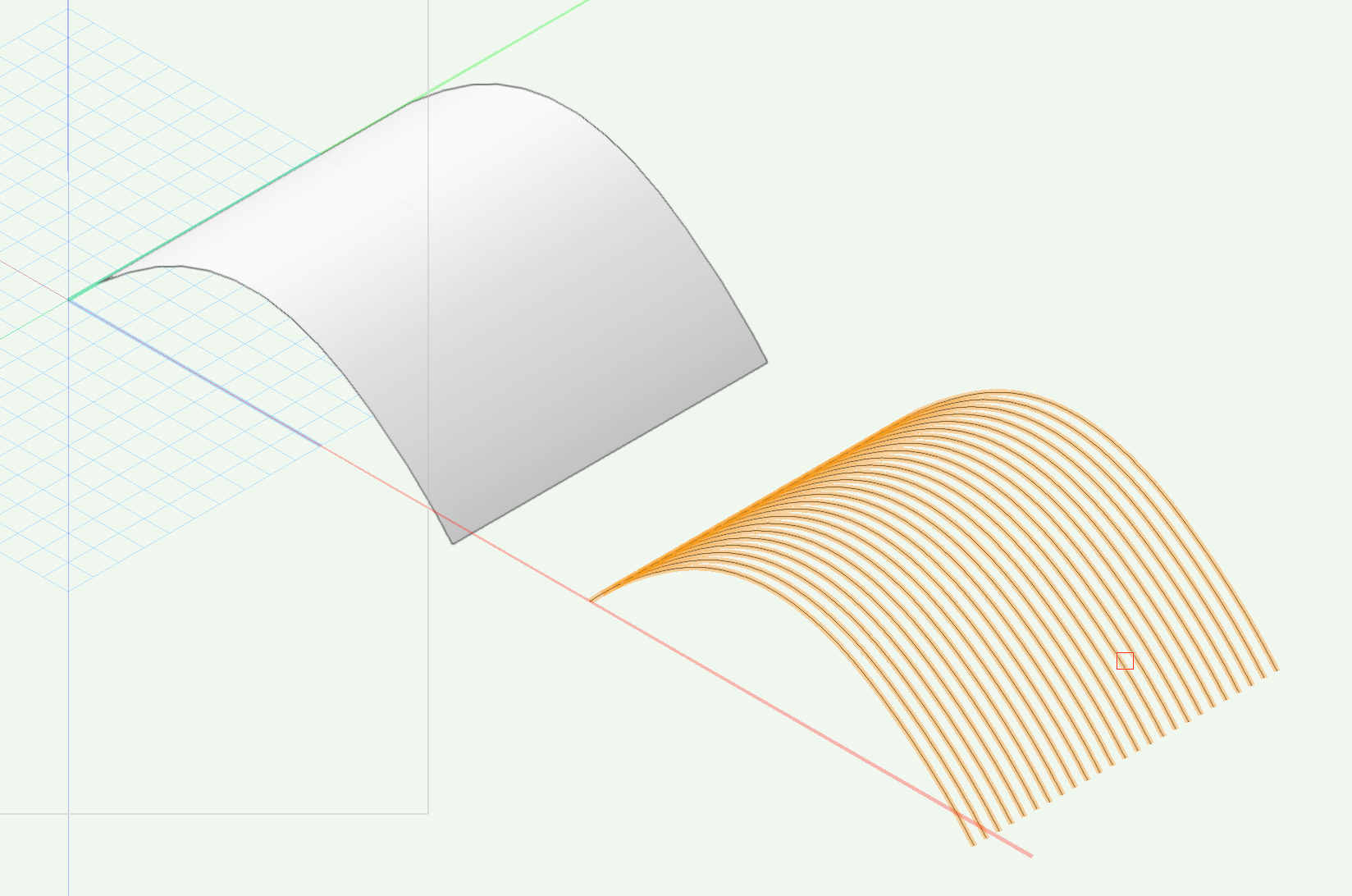

輪切りの方向によって断面線の形状が変わります（見やすさのため輪切りの結果をスライドしています）。

vDir:(1,0,0):x軸方向

vDir:(0,1,0):y軸方向

vDir:(0,0,1):z軸方向

開始位置や間隔の値を調整するとNURBS曲面の辺の位置で輪切りする/しないをコントロールできます（曲面を上から見ています）。

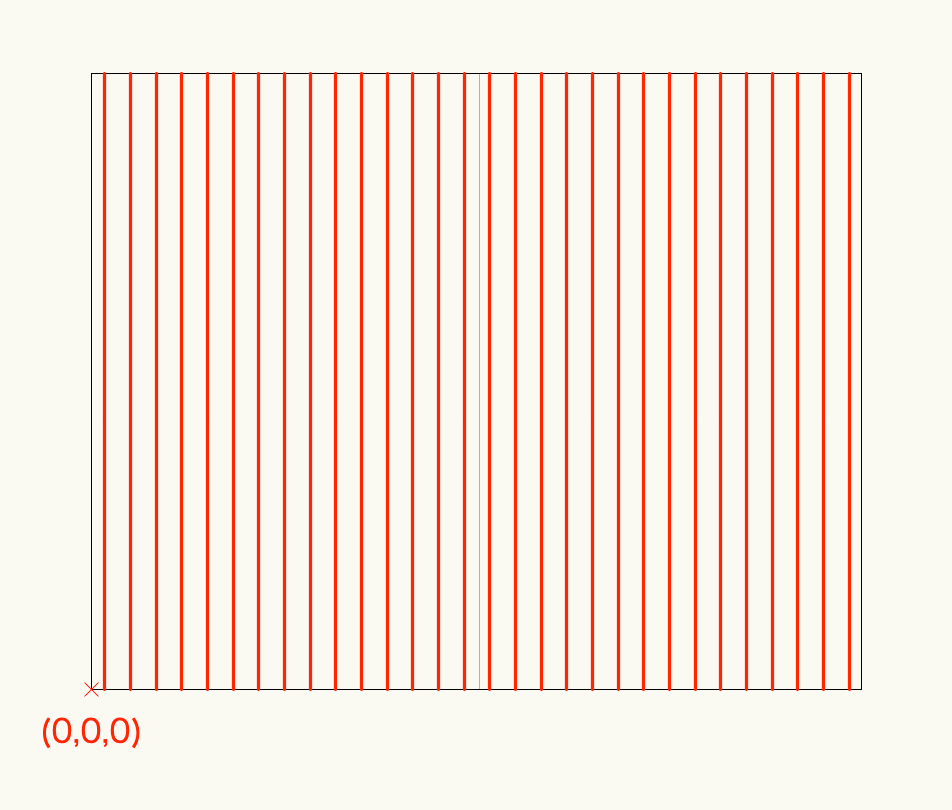

p:(0,0,0)

p:(-2.5,0,0)

複数方向の輪切り

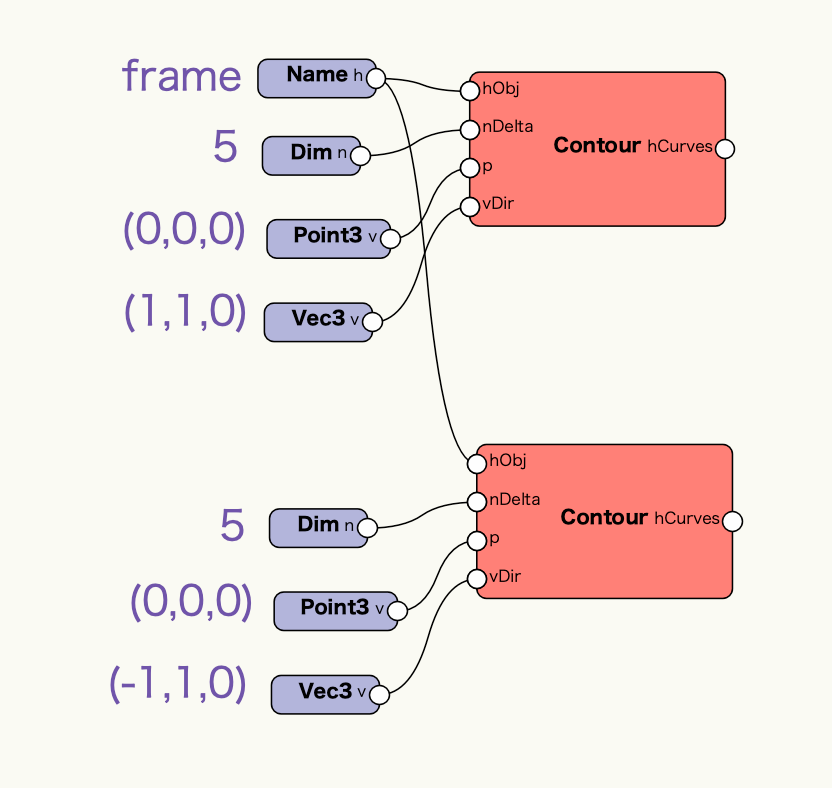

複数方向に輪切りをする場合は、Contourノードを複数使用してそれぞれの方向に輪切りを行います。

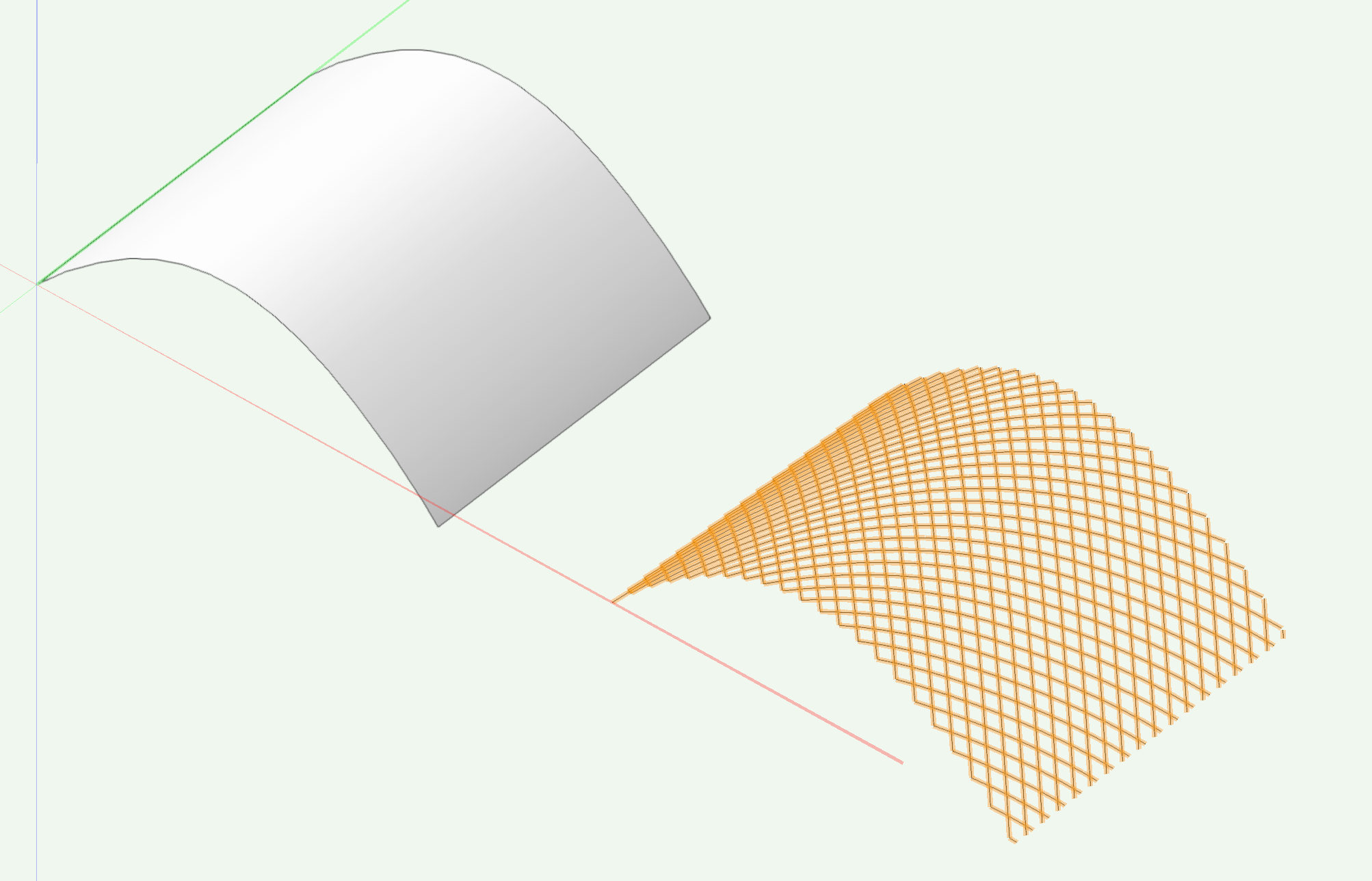

ベクトルの方向は軸に沿う必要はないため、斜めの輪切りも可能です。

69-2. パス押し出しに変換

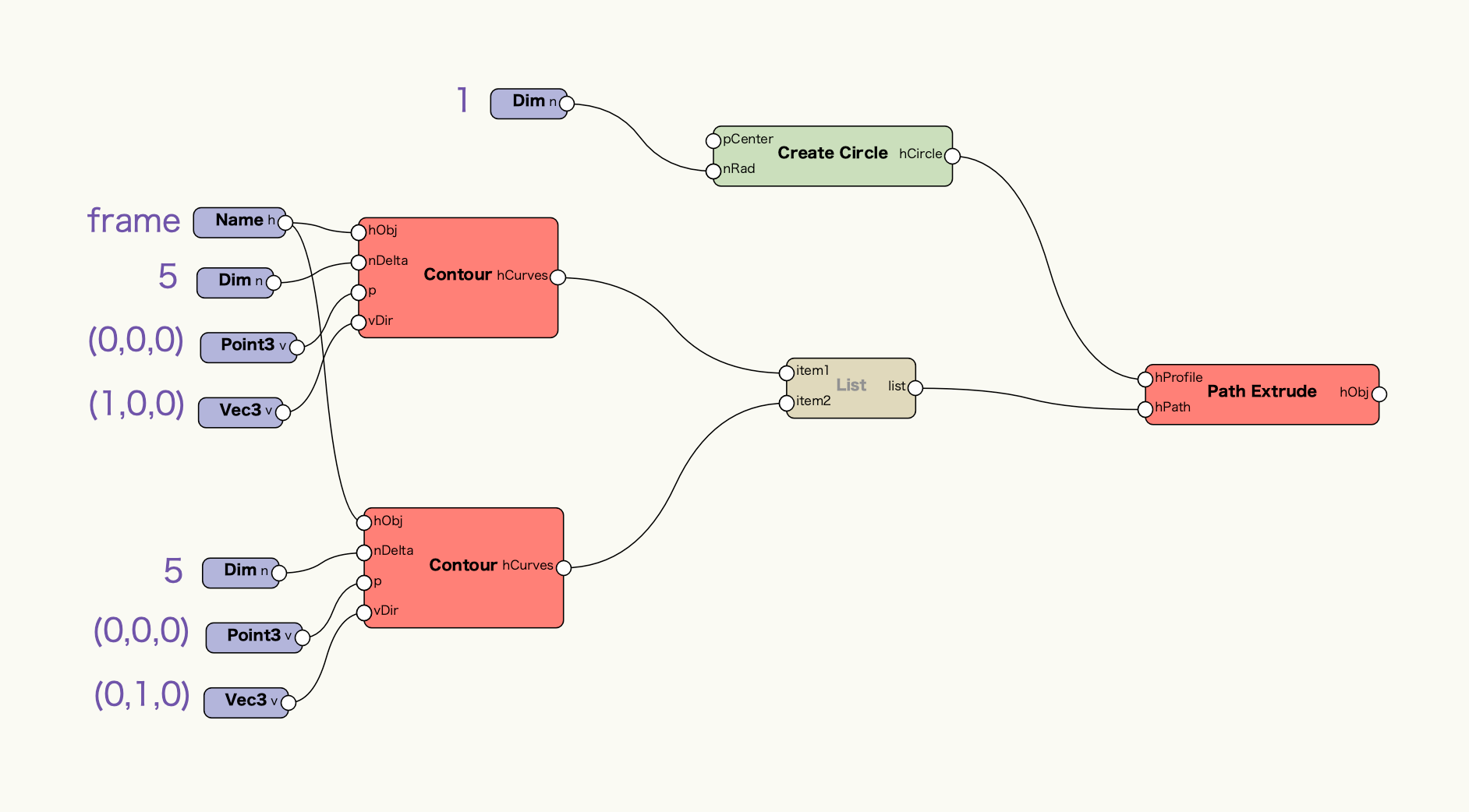

輪切りにしたNURBS曲線をPath Extrudeノードに入力してパス押し出しに変換します。ここでは円を断面として入力します。

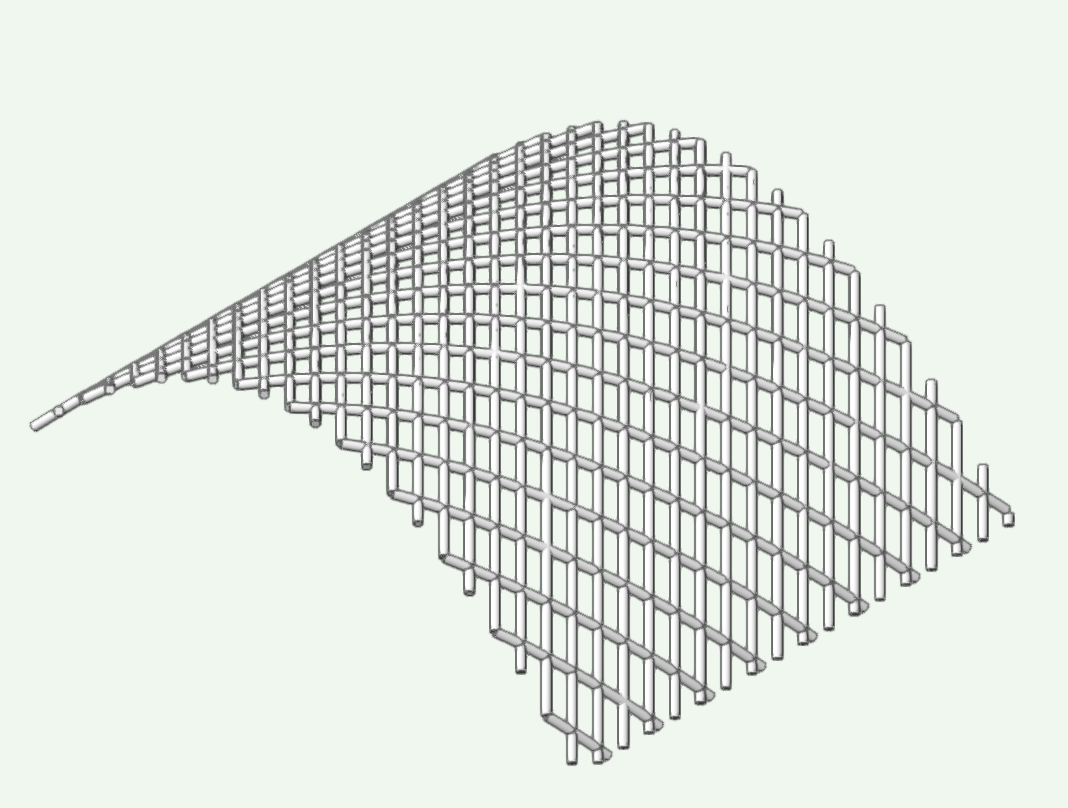

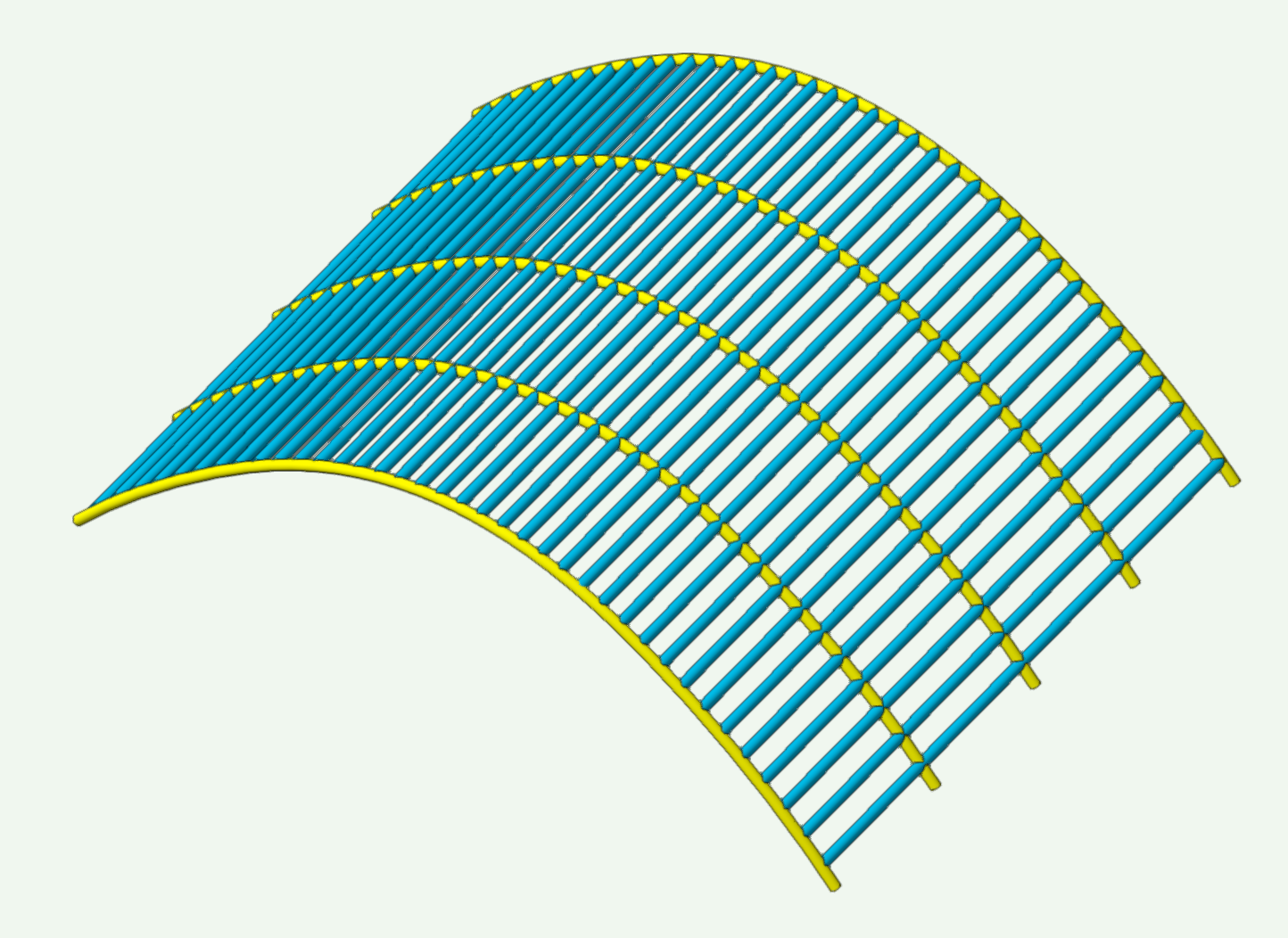

曲面に沿った骨組みのようにパス押し出しが配置されます。

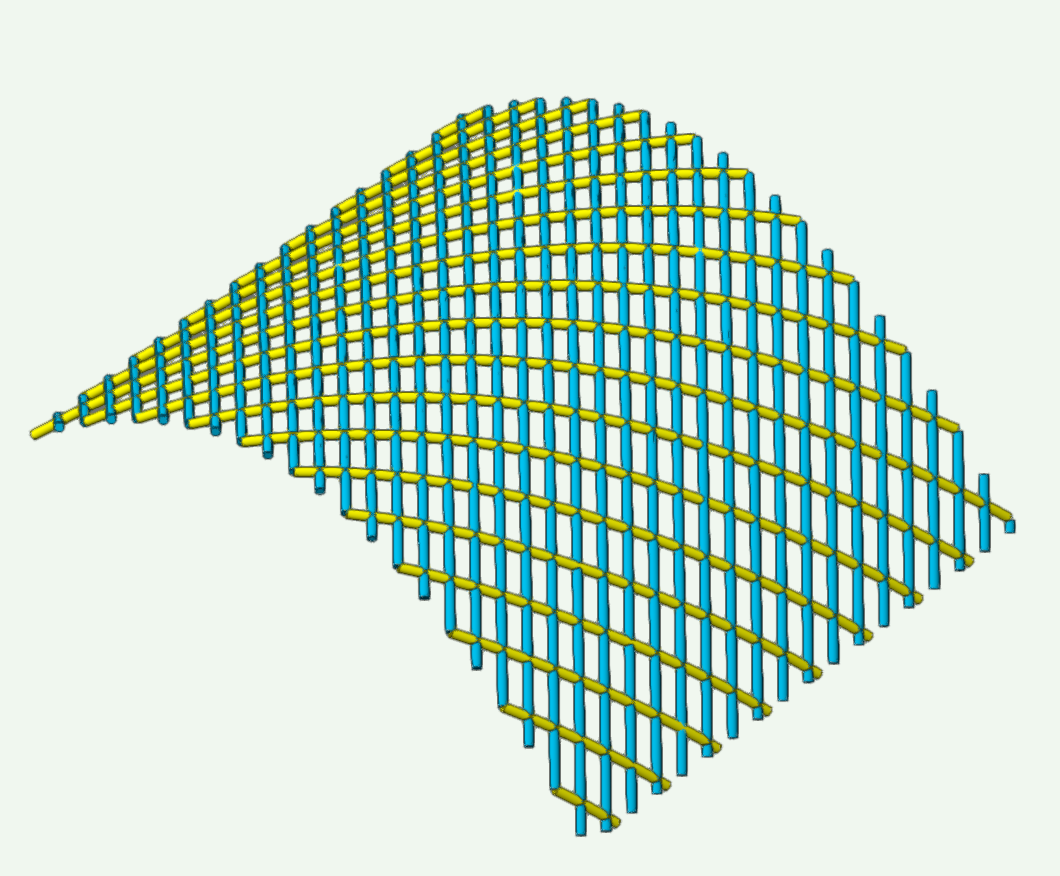

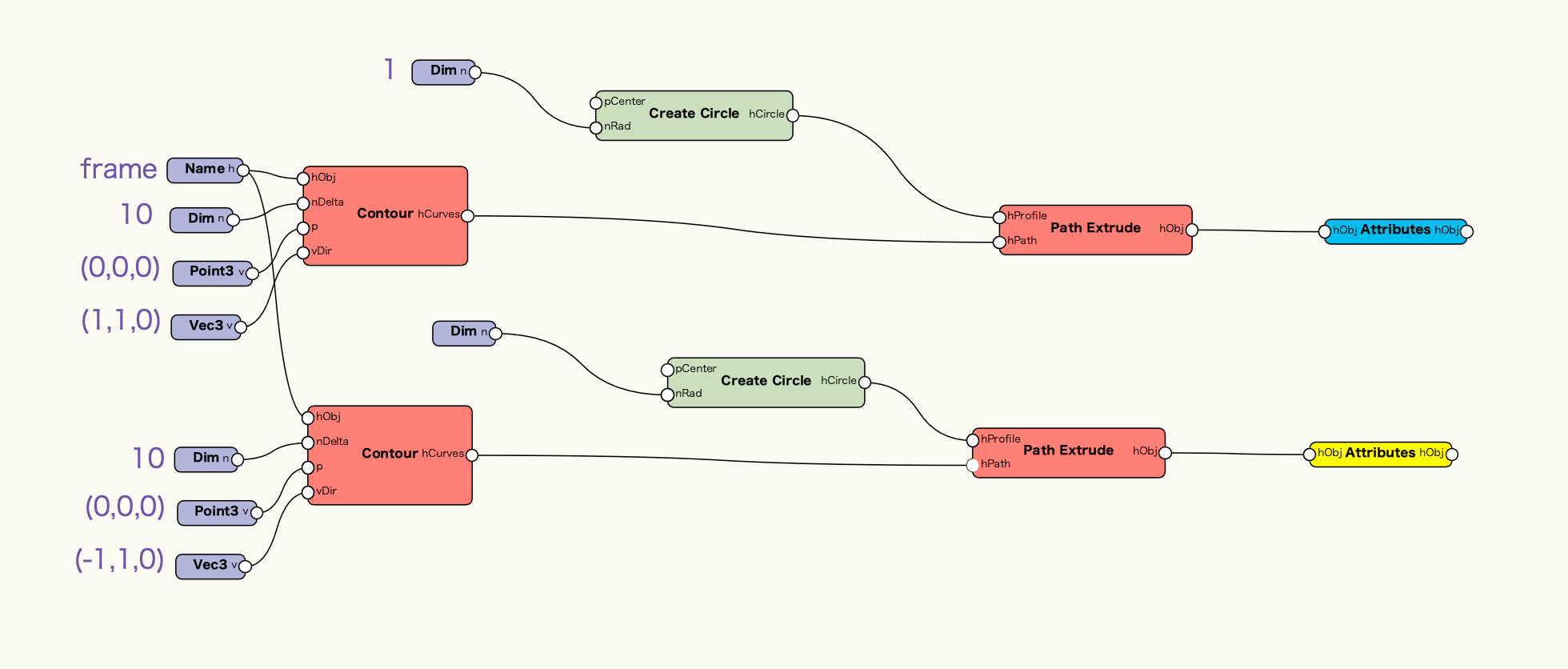

Path Extrudeノードの処理を分けて、輪切りの方向ごとにカラーリングを変えても面白いですね

69-3. マリオネットオブジェクト化

元図形をコントロールジオメトリに登録してマリオネットオブジェクトに変換します。

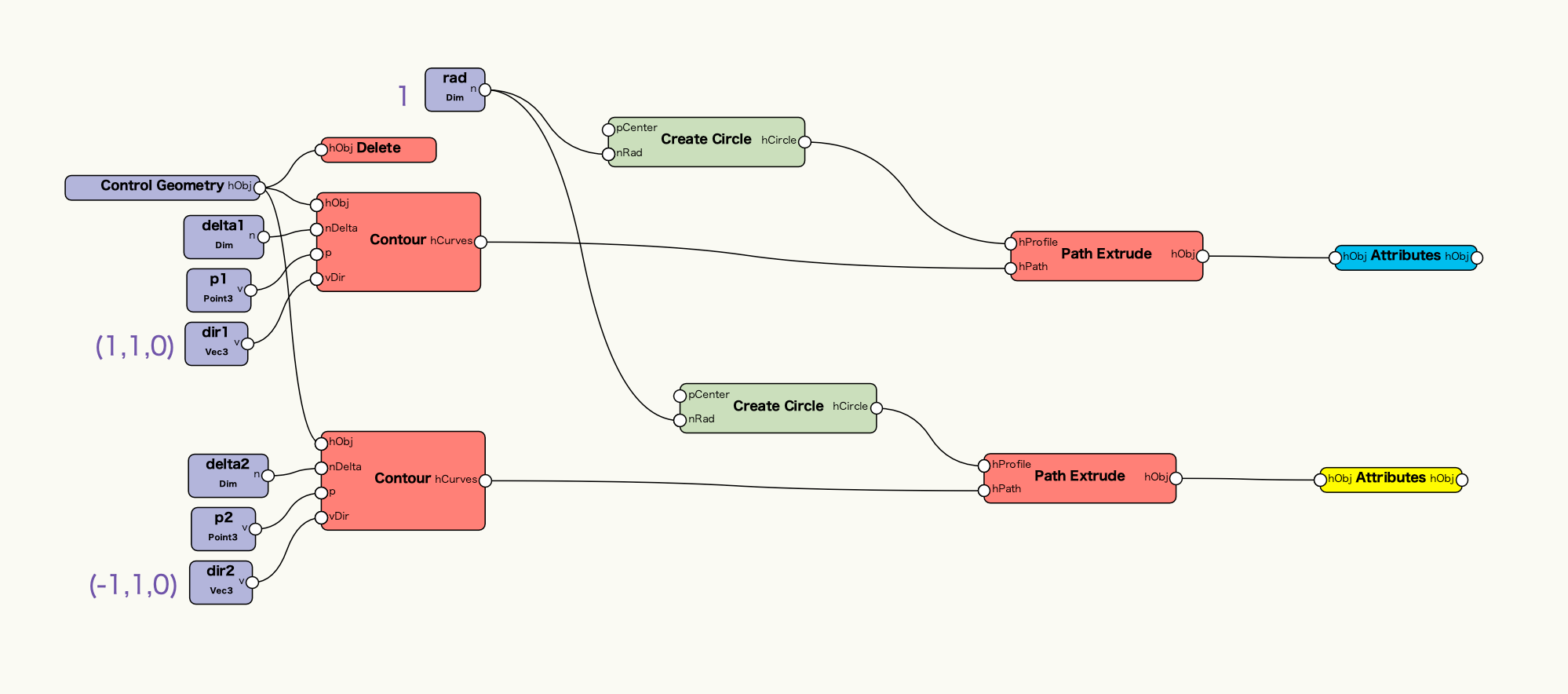

NameノードからControl Geometryノードへの置き換えと、パラメータのノードに名前の設定をします。このとき、Control Geometryノードの出力は新たにDeleteノードにも繋ぎます。

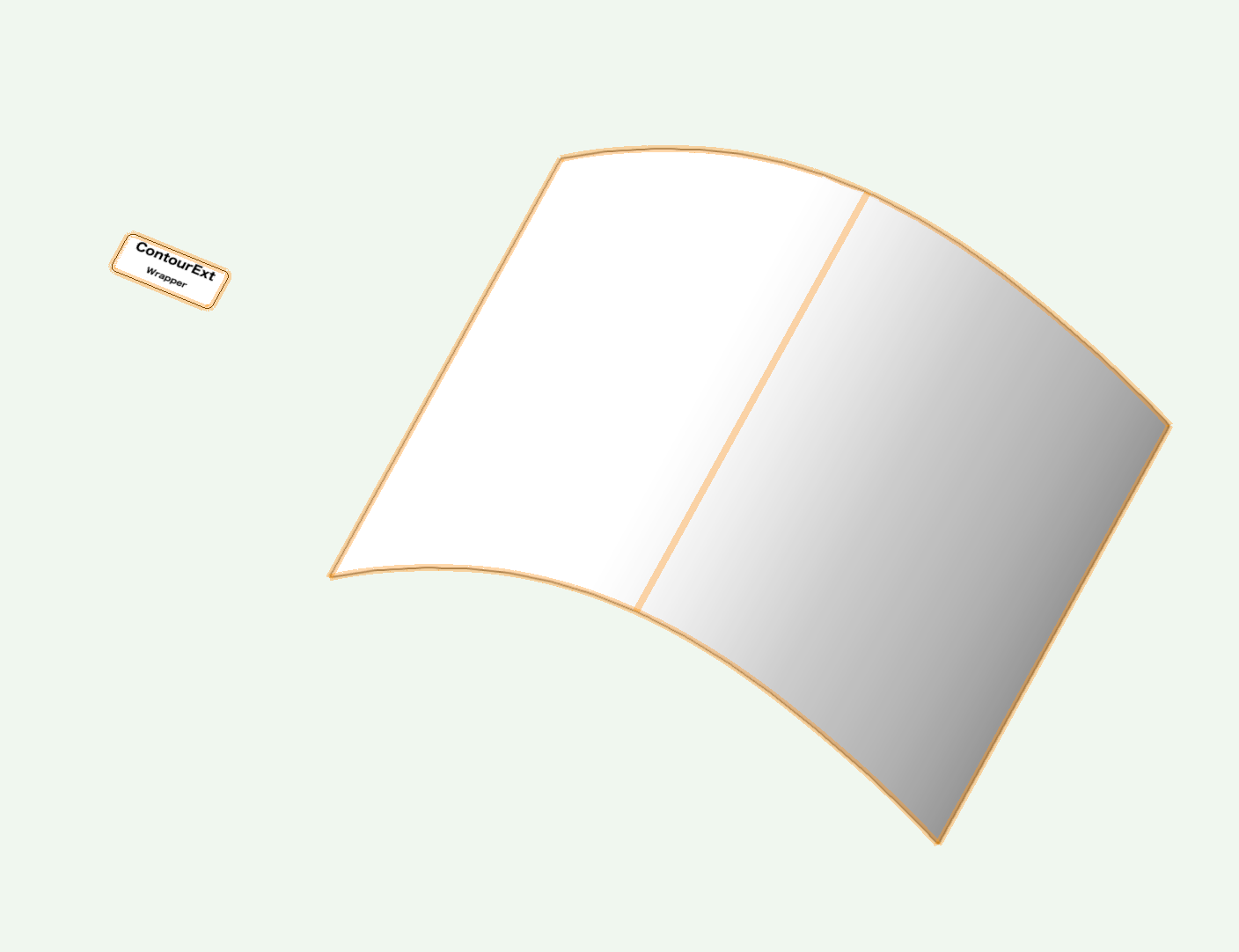

マリオネットのネットワークをラッパーノードに変換して、元図形と一緒に選択状態にします。

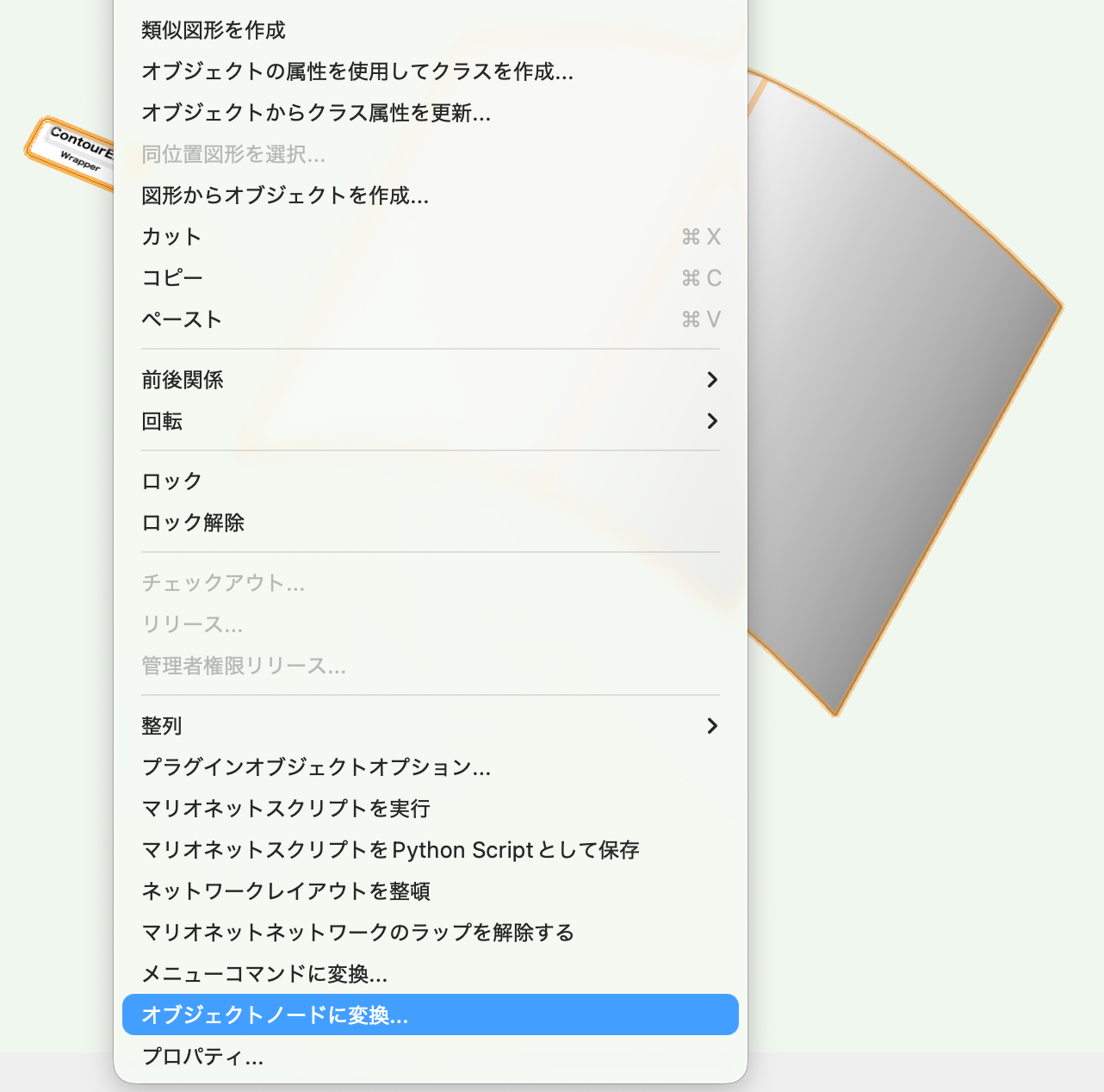

ラッパーノードと元図形を選択した状態でオブジェクトノードに変換を選択すると、元図形がコントロールジオメトリに登録されます。

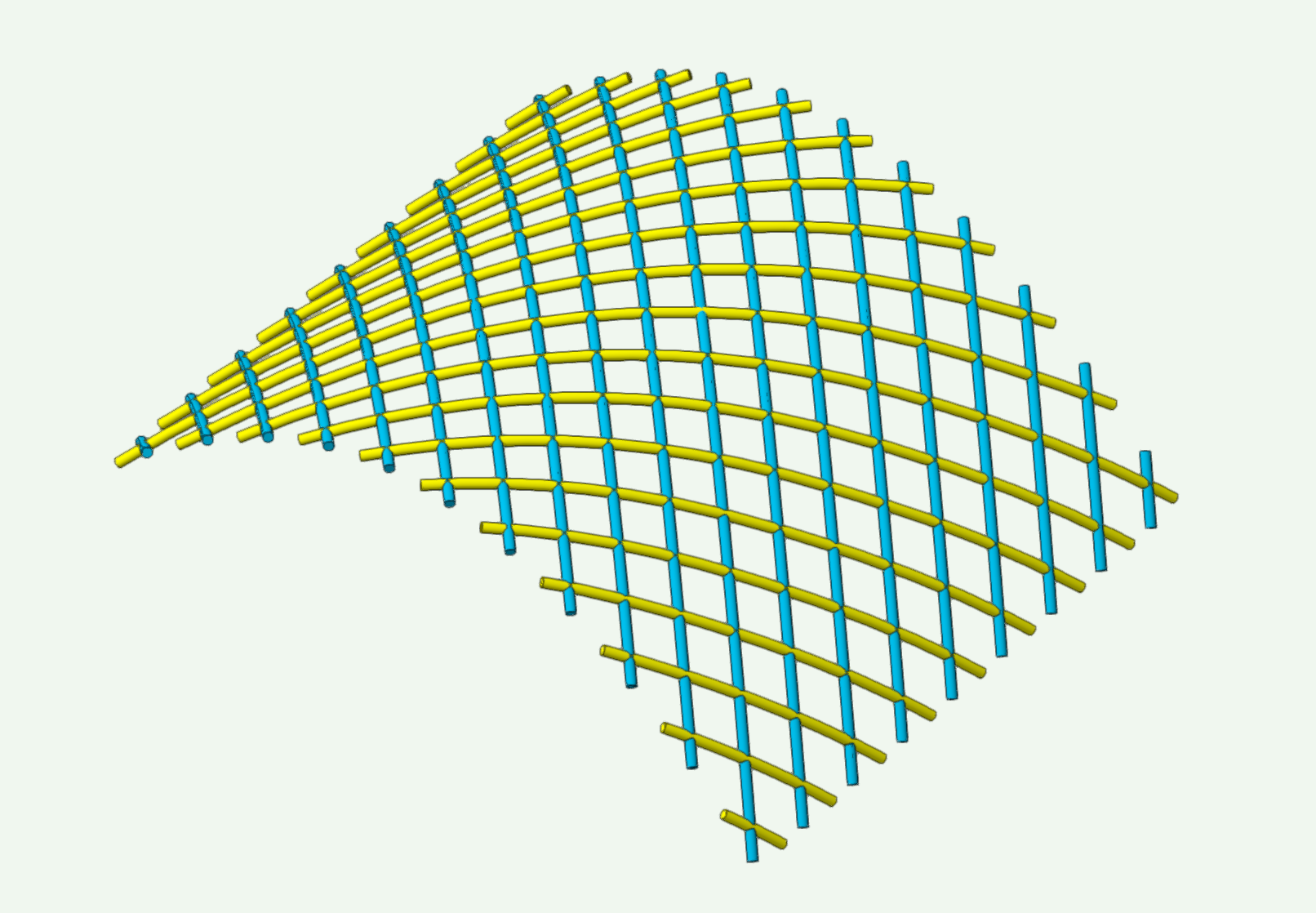

実行結果がオブジェクトの見た目に反映されます。

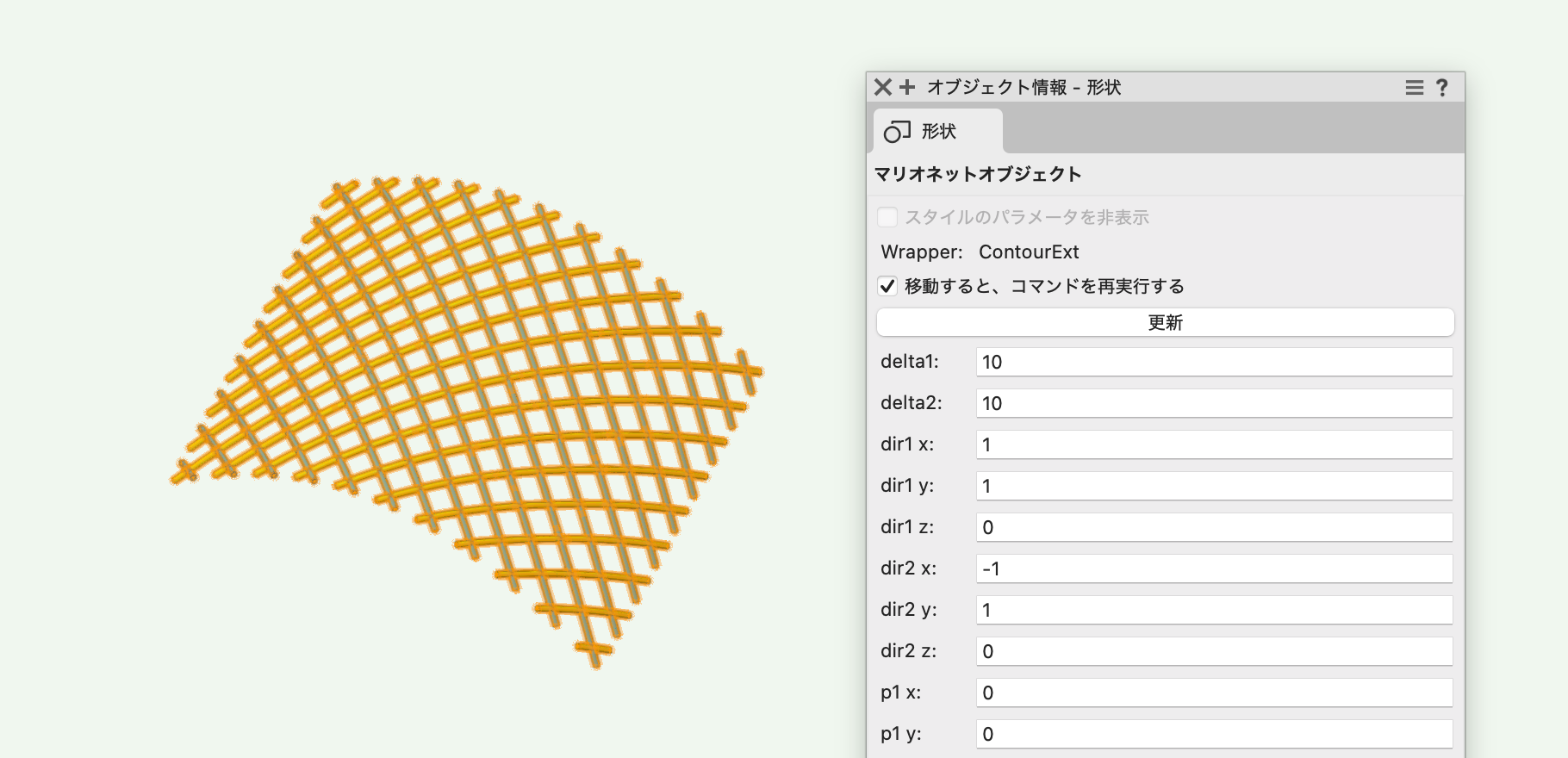

パラメータを編集すると、直ちに見た目に反映されます。

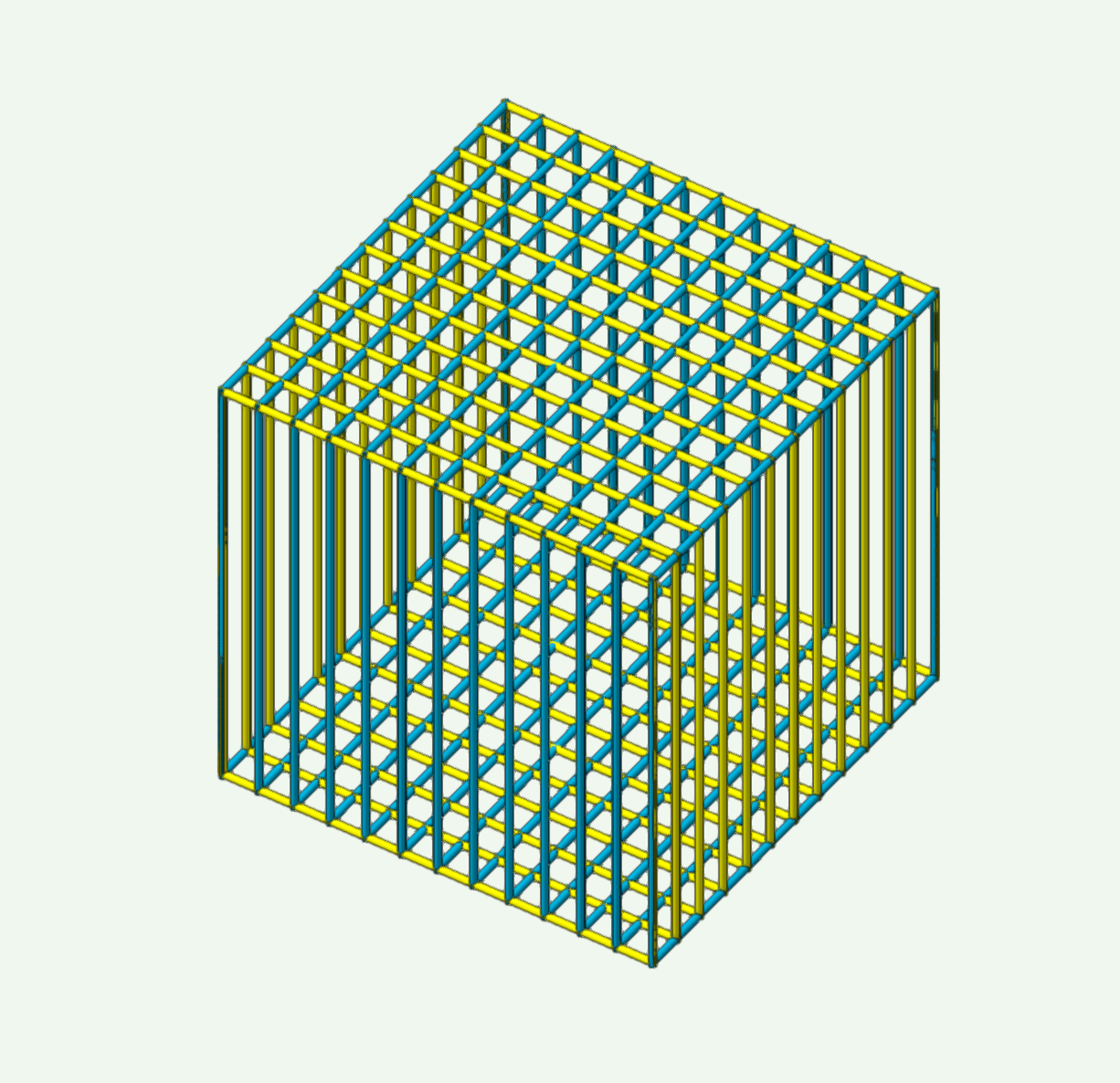

コントロールジオメトリを編集して、元図形をソリッドに変更しても輪切りにすることが出来ます。
