6/18にリリースされたVectorworks 2025 Update 5にて、マリオネットツールに追加されたノードをご紹介します。

Vectorworksのアップデートでは、マリオネットツールが機能強化されることがあります。バージョン初期にはなかったノードがアップデートで増えていることもあり、マリオネットユーザーの皆様も本体アップデートには要注目です。

Vectorworks 2025 Update5ではマリオネットツールに11のノードが追加されました。マリオネットツールの強化について、リリースノートでは以下のように説明されています。

シンボル変換、ポリゴン分割、ファイル・レコード・リソース選択などのタスクを処理するマリオネットのグラフィカルスクリプトノードで、設計の可能性が広がります。この幅広い機能により、Vectorworksを特定のニーズに合わせて調整でき、カスタマイズプロジェクトにさらなる価値と多様性をもたらします。

今回は、新しく実装された11のノードの機能をご紹介します。

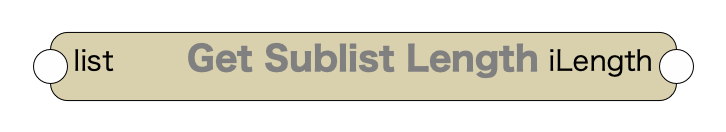

62-1. Get Sublist Length

名前	Get Sublist Length
カテゴリ	データフロー
説明	リストの各サブリストの長さを計算する。リストと共に長さを返す。
入力	各要素自体がリストであるリスト。例、[[1, 2, 3], [4, 5], [6]]。
出力	整数のリストであり、各整数がそれに該当する入力リストのサブリストの長さを表す。
パラメータ	なし

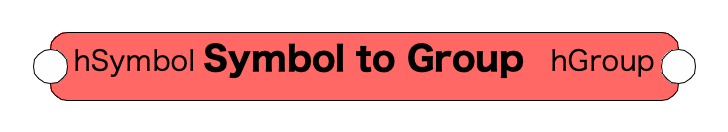

62-2. Symbol to Group

名前	Symbol to Group
カテゴリ	操作
説明	シンボルをグループに変換する。
入力	変換が必要なシンボルへのハンドル。
出力	新しく作成されたグループのハンドル。
パラメータ	Depth options サブオブジェクトはグループに変換しない / シンボルとプラグインオブジェクトをグループに変換する / すべての図形をグループに変換する View options 2Dに変換 / 3Dに変換 / 2Dまたは3Dに変換

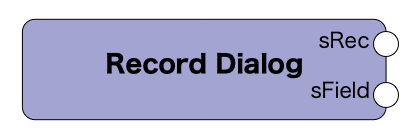

62-3. Record Dialog

名前	Record Dialog
カテゴリ	レコードとIFC
説明	ダイアログボックスにRecord NameとField Nameのポップアップが表示される。Record Nameを選択すると、Field Nameのポップアップに利用可能なフィールドが入力される。
入力	なし
出力	sRecordName ユーザーが選択したレコードの名前。 sFieldName 選択したレコードの利用可能なフィールドからユーザーが選択したフィールドの名前。
パラメータ	Select Record 現在のドキュメントで利用可能なレコードの名前と利用可能なフィールドの名前を選択するダイアログを表示する。

62-4. not

名前	not
カテゴリ	数学関数/基本関数
説明	ブーリアンを反転する。
入力	反転するブーリアン値。
出力	反転したブーリアン値。入力がtrueの場合、出力はfalseになり、その逆も同様になる。
パラメータ	なし

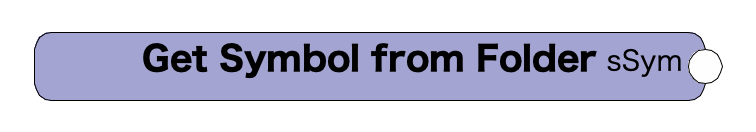

62-5. Get Symbol from Folder

名前	Get Symbol from Folder
カテゴリ	BIM/シンボル
説明	選択ダイアログボックスで選択したシンボルの名前返しつつ、現在のファイルのシンボルのプレビューを表示する。フォルダ名を指定した場合は、その内容だけが表示される。名前が長く覚えるのが難しいさまざまなシンボルを大量に扱う場合は、「Select Symbol …」（オブジェクト情報パレット）をクリックし、 ダイアログボックスでシンボルを視覚的に選択する。
入力	なし
出力	選択したシンボルの名前。
パラメータ	sFolderName シンボルをフィルタするフォルダの名前。 sSymbolName 選択したシンボルの名前。 Select Symbol … 選択ダイアログボックスが開く。

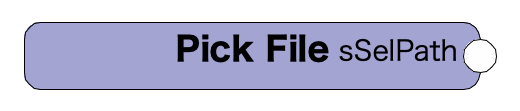

62-6. Pick File

名前	Pick File
カテゴリ	ファイル入出力
説明	ユーザーが有効なディレクトリからファイルを選択できる、ファイル選択ダイアログボックスを開く。選択したファイルパスによってノードのpathパラメータが更新される。パスではスラッシュを使用することができる。
入力	なし
出力	選択したファイルパスの文字列。
パラメータ	sFilePath 選択したファイルのパス。

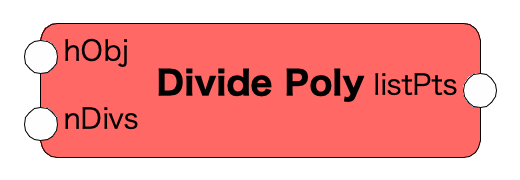

62-7. Divide Poly

名前	Divide Poly
カテゴリ	図形/多角形と曲線/汎用
説明	2D多角形の輪郭を分割する地点の座標のリストを返す。
入力	多角形または曲線のハンドル。
出力	分割点の座標のリスト。
パラメータ	Mode 分割数を指定するか、固定の距離で分割するかを選択する。 Reverse Endpoints 入力の始点と終点を入れ替えた場合のようにポイントを計算する。 Add Last Point 距離モードで終点を追加する。

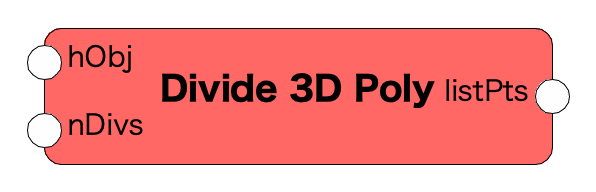

62-8. Divide 3D Poly

名前	Divide 3D Poly
カテゴリ	図形/多角形と曲線/汎用
説明	3D多角形の輪郭を分割する座標のリストを返す。
入力	3D多角形のハンドル。
出力	分割点の座標のリスト。
パラメータ	Mode 分割数を指定するか、固定の距離で分割するかを選択する。 Reverse Endpoints 入力の始点と終点を入れ替えた場合のようにポイントを計算する。 Add Last Point 距離モードで終点を追加する。

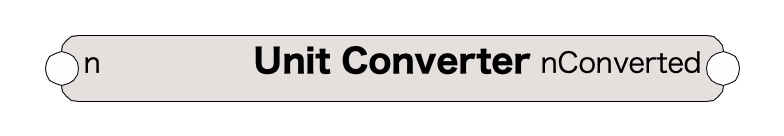

62-9. Unit Converter

名前	Unit Converter
カテゴリ	数学関数/基本関数
説明	数字をある単位から別の単位へ変換する。
入力	変換する数字。
出力	変換された数字。
パラメータ	input unit 利用可能なすべての単位 + ファイルの単位 output unit 利用可能なすべての単位 + ファイルの単位

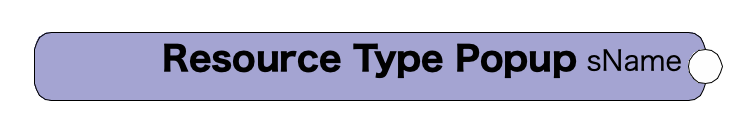

62-10. Resource Type Popup

名前	Resource Type Popup
カテゴリ	ダイアログ類
説明	オブジェクト情報パレットのポップアップのリソースタイプを表示し、選択したリソースタイプ名を文字列として出力する。
入力	なし
出力	選択したリソースタイプの名前の文字列。
パラメータ	リソースタイプ

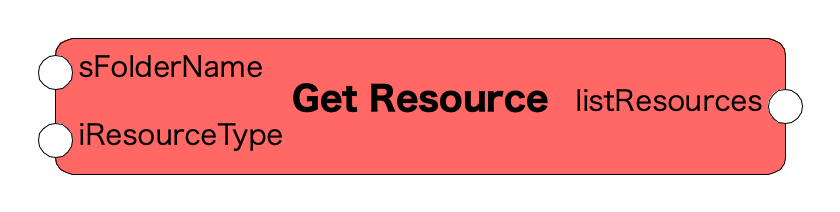

62-11. Get Resource

名前	Get Resource
カテゴリ	データフロー
説明	指定したフォルダから指定したタイプのすべてのリソース項目名を取得する。
入力	sFolderName 検索するフォルダの名前。 rResourceType 検索するリソースのタイプ。
出力	指定したフォルダで見つかった、指定したタイプのすべてのリソース項目の名前を含む文字列のリスト。
パラメータ	なし
